4.5 Démarche de développement UP7

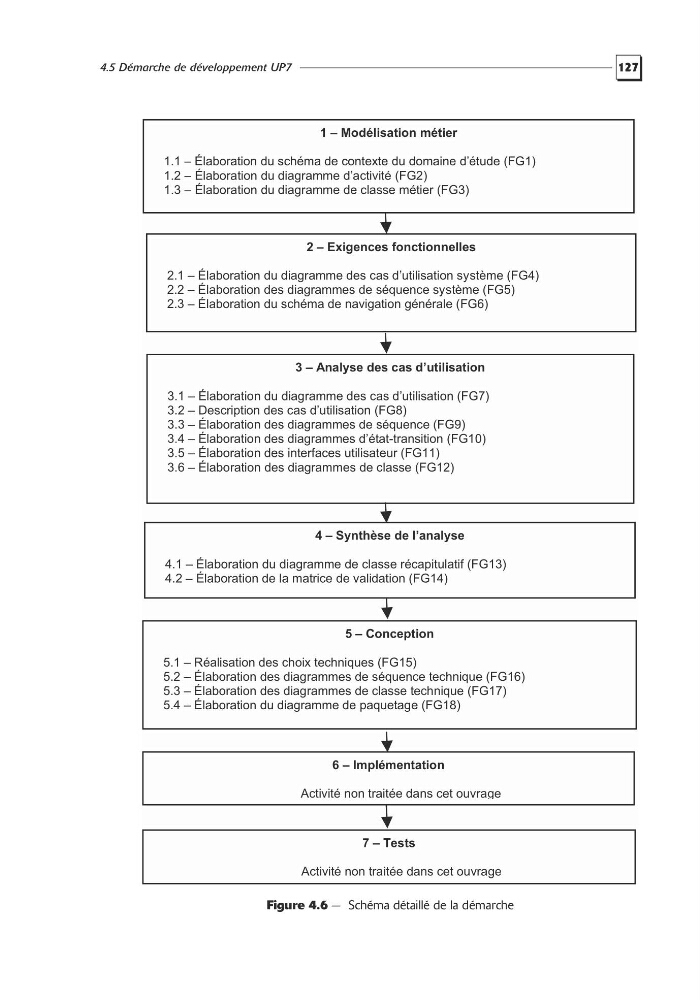

Figure 4.6 — Schéma détaillé de la démarche
5 – Conception
5.1 – Réalisation des choix techniques (FG15)
5.2 – Élaboration des diagrammes de séquence technique (FG16)
5.3 – Élaboration des diagrammes de classe technique (FG17)
5.4 – Élaboration du diagramme de paquetage (FG18)
1 – Modélisation métier
1.1 – Élaboration du schéma de contexte du domaine d’étude (FG1)
1.2 – Élaboration du diagramme d’activité (FG2)
1.3 – Élaboration du diagramme de classe métier (FG3)
2 – Exigences fonctionnelles
2.1 – Élaboration du diagramme des cas d’utilisation système (FG4)
2.2 – Élaboration des diagrammes de séquence système (FG5)
2.3 – Élaboration du schéma de navigation générale (FG6)
3 – Analyse des cas d’utilisation
3.1 – Élaboration du diagramme des cas d’utilisation (FG7)
3.2 – Description des cas d’utilisation (FG8)
3.3 – Élaboration des diagrammes de séquence (FG9)
3.4 – Élaboration des diagrammes d’état-transition (FG10)
3.5 – Élaboration des interfaces utilisateur (FG11)
3.6 – Élaboration des diagrammes de classe (FG12)
4 – Synthèse de l’analyse
4.1 – Élaboration du diagramme de classe récapitulatif (FG13)
4.2 – Élaboration de la matrice de validation (FG14)
6 – Implémentation
Activité non traitée dans cet ouvrage
7 – Tests
Activité non traitée dans cet ouvrage
