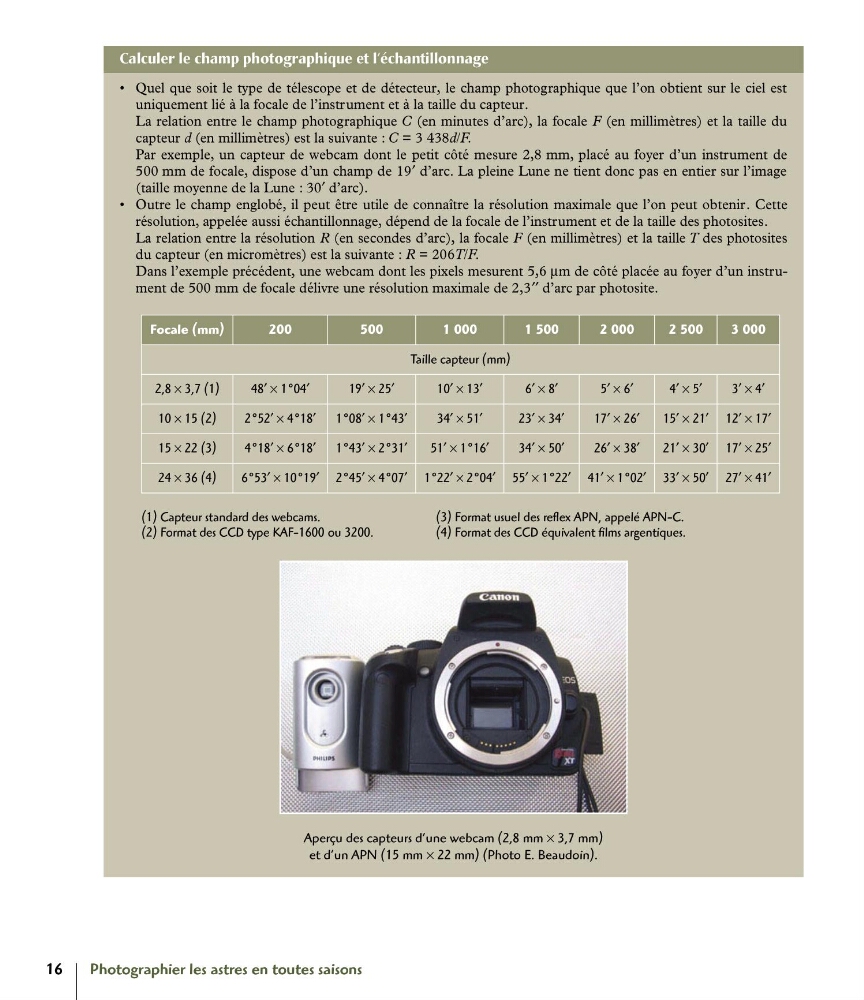

Photographier les astres en toutes saisons
Calculer le champ photographique et l’échantillonnage
•Q uel que soit le type de télescope et de détecteur, le champ photographique que l’on obtient sur le ciel est
uniquement lié à la focale de l’instrument et à la taille du capteur.
La relation entre le champ photographique C (en minutes d’arc), la focale F (en millimètres) et la taille du
capteur d (en millimètres) est la suivante : C = 3 438 d / F .
Par exemple, un capteur de webcam dont le petit côté mesure 2,8 mm, placé au foyer d’un instrument de
500 mm de focale, dispose d’un champ de 19′ d’arc. La pleine Lune ne tient donc pas en entier sur l’image
(taille moyenne de la Lune : 30′ d’arc).
•O utre le champ englobé, il peut être utile de connaître la résolution maximale que l’on peut obtenir. Cette
résolution, appelée aussi échantillonnage, dépend de la focale de l’instrument et de la taille des photosites.
La relation entre la résolution R (en secondes d’arc), la focale F (en millimètres) et la taille T des photosites
du capteur (en micromètres) est la suivante : R = 206 T / F .
Dans l’exemple précédent, une webcam dont les pixels mesurent 5,6 µ m de côté placée au foyer d’un instrument de 500 mm de focale délivre une résolution maximale de 2,3 ′′ d’arc par photosite.
Focale (mm)
200
500
1 000
1 500
2 000
2 500
3 000
Taille capteur (mm)
2,8 × 3,7 (1)
48′×1°04′
19′×25′
10′×13′
6 ′×8 ′
5 ′×6 ′
4 ′×5 ′
3 ′×4 ′
10 × 15 (2)
2°52′×4°18′ 1°08′×1°43′
34′×51′
23′×34′
17′×26′
15′×21′ 12′×17′
15 × 22 (3)
4°18′×6°18′ 1°43′×2°31′
51′×1°16′
34′×50′
26′×38′
21′×30′ 17′×25′
24 × 36 (4)
6°53′×10°19′ 2°45′×4°07′ 1°22′×2°04′ 55′×1°22′ 41′×1°02′ 33′×50′ 27′×41′
(1) Capteur standard des webcams.
(3) Format usuel des reflex APN, appelé APN-C.
(2) Format des CCD type KAF-1600 ou 3200.
(4) Format des CCD équivalent films argentiques.
Aperçu des capteurs d’une webcam (2,8 mm × 3,7 mm)
et d’un APN (15 mm × 22 mm) (Photo E. Beaudoin).
