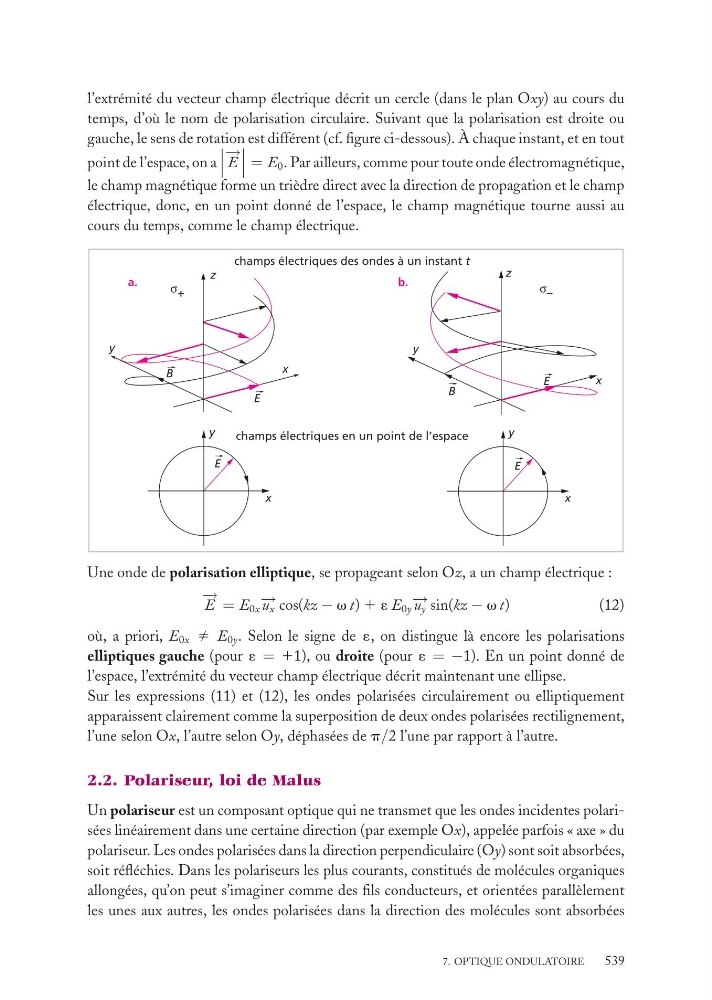

l’extrémité du vecteur champ électrique décrit un cercle (dans le plan Oxy) au cours du
temps, d’où le nom de polarisation circulaire. Suivant que la polarisation est droite ou
gauche, le sens de rotation est différent (cf. figure ci-dessous). À chaque instant, et en tout
point de l’espace, on a
− →
E
= E 0 . Par ailleurs, comme pour toute onde électromagnétique,
le champ magnétique forme un trièdre direct avec la direction de propagation et le champ
électrique, donc, en un point donné de l’espace, le champ magnétique tourne aussi au
cours du temps, comme le champ électrique.
z
x
x
y
y
a.
E
z
x
y
B
B
E
E
σ +
b.
σ –
x
y
E
champs électriques des ondes à un instant t
champs électriques en un point de l’espace
Une onde de polarisation elliptique, se propageant selon Oz, a un champ électrique :
− →
E = E 0x
− → u x cos(kz − v t) 1 ´ E 0y
− → u y sin(kz − v t)
(12)
où, a priori, E 0x fi E 0y . Selon le signe de ´, on distingue là encore les polarisations
elliptiques gauche (pour ´ = 11), ou droite (pour ´ = −1). En un point donné de
l’espace, l’extrémité du vecteur champ électrique décrit maintenant une ellipse.
Sur les expressions (11) et (12), les ondes polarisées circulairement ou elliptiquement
apparaissent clairement comme la superposition de deux ondes polarisées rectilignement,
l’une selon Ox, l’autre selon Oy, déphasées de p/2 l’une par rapport à l’autre.
2.2. Polariseur, loi de Malus
Un polariseur est un composant optique qui ne transmet que les ondes incidentes polarisées linéairement dans une certaine direction (par exemple Ox), appelée parfois « axe » du
polariseur. Les ondes polarisées dans la direction perpendiculaire (Oy) sont soit absorbées,
soit réfléchies. Dans les polariseurs les plus courants, constitués de molécules organiques
allongées, qu’on peut s’imaginer comme des fils conducteurs, et orientées parallèlement
les unes aux autres, les ondes polarisées dans la direction des molécules sont absorbées
7. OPTIQUE ONDULATOIRE
539
