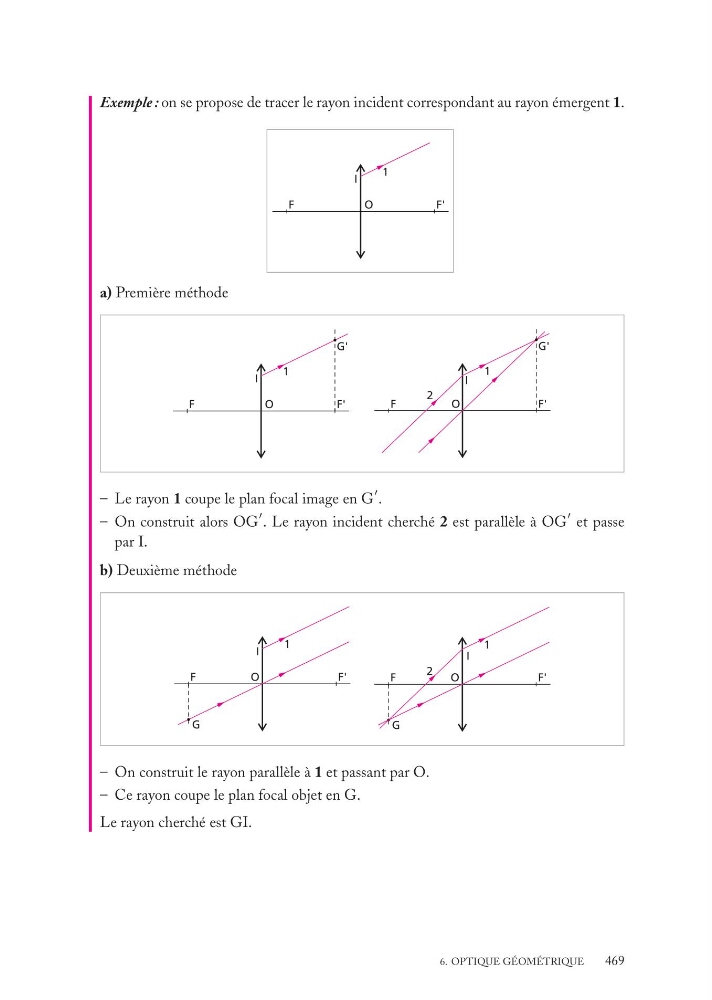

Exemple : on se propose de tracer le rayon incident correspondant au rayon émergent 1.
F
F '
O
1
I
a) Première méthode
F'
F
O
1
I
G'
F'
F
O
1
2
I
G'
– Le rayon 1 coupe le plan focal image en G
.
– On construit alors OG
. Le rayon incident cherché 2 est parallèle à OG
et passe
par I.
b) Deuxième méthode
F'
F
O
1
I
G
F'
F
O
1
2
I
G
– On construit le rayon parallèle à 1 et passant par O.
– Ce rayon coupe le plan focal objet en G.
Le rayon cherché est GI.
6. OPTIQUE GÉOMÉTRIQUE
469
