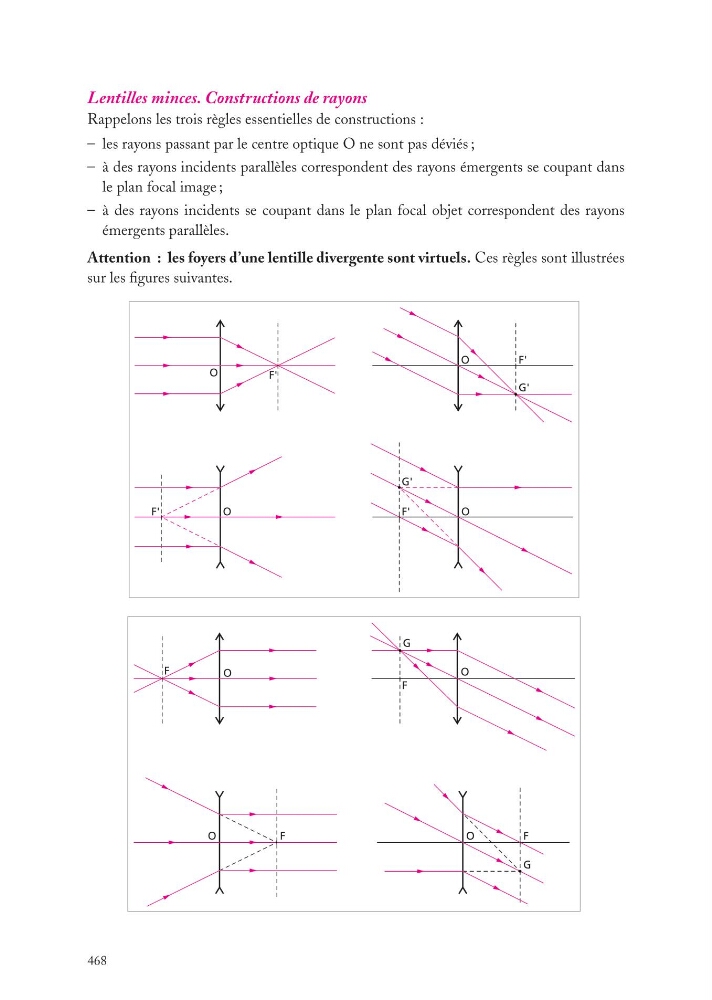

Lentilles minces. Constructions de rayons
Rappelons les trois règles essentielles de constructions :
– les rayons passant par le centre optique O ne sont pas déviés ;
– à des rayons incidents parallèles correspondent des rayons émergents se coupant dans
le plan focal image ;
– à des rayons incidents se coupant dans le plan focal objet correspondent des rayons
émergents parallèles.
Attention : les foyers d’une lentille divergente sont virtuels. Ces règles sont illustrées
sur les figures suivantes.
F'
F'
O
O
G'
F'
F'
G'
O
O
O
F
F
O
F
O
G
G
O
F
468
