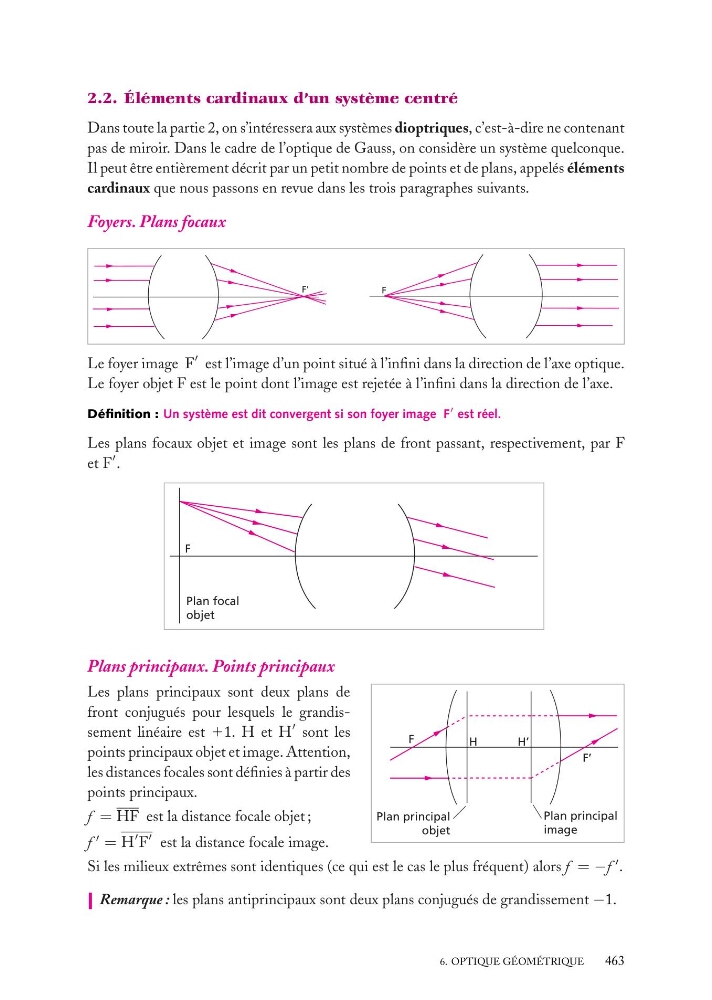

2.2. Éléments cardinaux d’un système centré
Dans toute la partie 2, on s’intéressera aux systèmes dioptriques, c’est-à-dire ne contenant
pas de miroir. Dans le cadre de l’optique de Gauss, on considère un système quelconque.
Il peut être entièrement décrit par un petit nombre de points et de plans, appelés éléments
cardinaux que nous passons en revue dans les trois paragraphes suivants.
Foyers. Plans focaux
F
F'
Le foyer image F
est l’image d’un point situé à l’infini dans la direction de l’axe optique.
Le foyer objet F est le point dont l’image est rejetée à l’infini dans la direction de l’axe.
Définition : Un système est dit convergent si son foyer image F
est réel.
Les plans focaux objet et image sont les plans de front passant, respectivement, par F
et F
.
F
Plan focal
objet
Plans principaux. Points principaux
H
H ’
F
F’
Plan principal
objet
Plan principal
Les plans principaux sont deux plans de
front conjugués pour lesquels le grandissement linéaire est 11. H et H
sont les
points principaux objet et image. Attention,
les distances focales sont définies à partir des
points principaux.
f = HF est la distance focale objet ;
f
= H
F
est la distance focale image.
Si les milieux extrêmes sont identiques (ce qui est le cas le plus fréquent) alors f = −f
.
Remarque : les plans antiprincipaux sont deux plans conjugués de grandissement −1.
