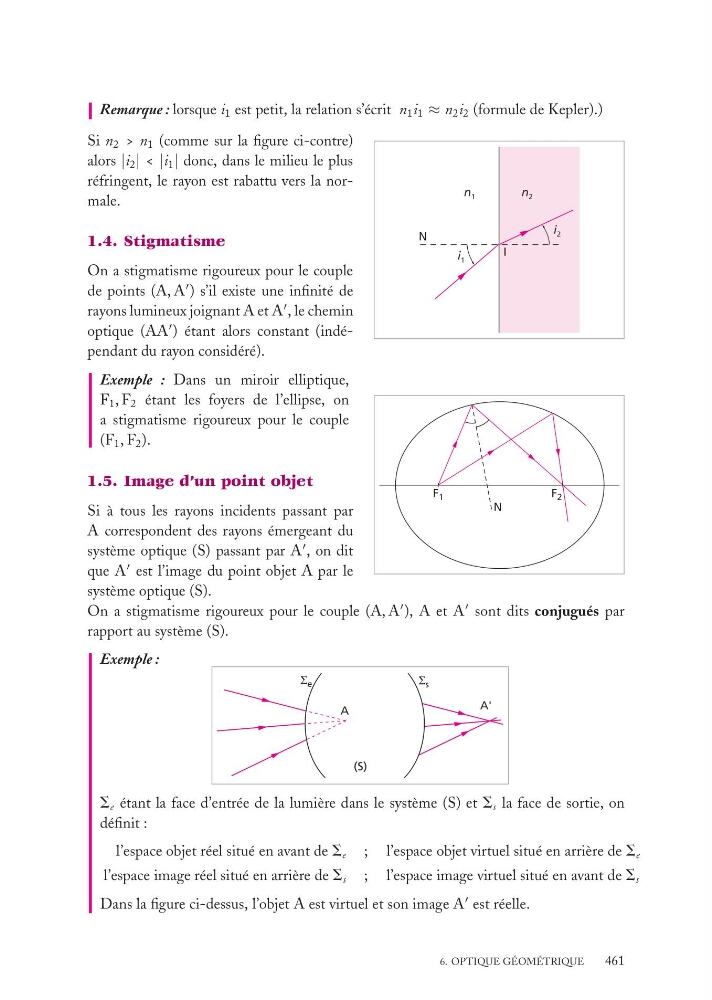

Remarque : lorsque i 1 est petit, la relation s’écrit n 1 i 1 ≈ n 2 i 2 (formule de Kepler).)
i 1
N
n 1
n 2
I
i 2
Si n 2 > n 1 (comme sur la figure ci-contre)
alors |i 2 | < |i 1 | donc, dans le milieu le plus
réfringent, le rayon est rabattu vers la normale.
1.4. Stigmatisme
On a stigmatisme rigoureux pour le couple
de points (A, A
) s’il existe une infinité de
rayons lumineux joignant A et A
, le chemin
optique (AA
) étant alors constant (indépendant du rayon considéré).
Exemple : Dans un miroir elliptique,
F 1 , F 2 étant les foyers de l’ellipse, on
a stigmatisme rigoureux pour le couple
(F 1 , F 2 ).
1.5. Image d’un point objet
F 1
F 2
N
Si à tous les rayons incidents passant par
A correspondent des rayons émergeant du
système optique (S) passant par A
, on dit
que A
est l’image du point objet A par le
système optique (S).
On a stigmatisme rigoureux pour le couple (A, A
), A et A
sont dits conjugués par
rapport au système (S).
Exemple :
A
Σ e
(S)
A'
Σ s
S e étant la face d’entrée de la lumière dans le système (S) et S s la face de sortie, on
définit :
l’espace objet réel situé en avant de S e ; l’espace objet virtuel situé en arrière de S e
l’espace image réel situé en arrière de S s ; l’espace image virtuel situé en avant de S s
Dans la figure ci-dessus, l’objet A est virtuel et son image A
est réelle.
6. OPTIQUE GÉOMÉTRIQUE
461
