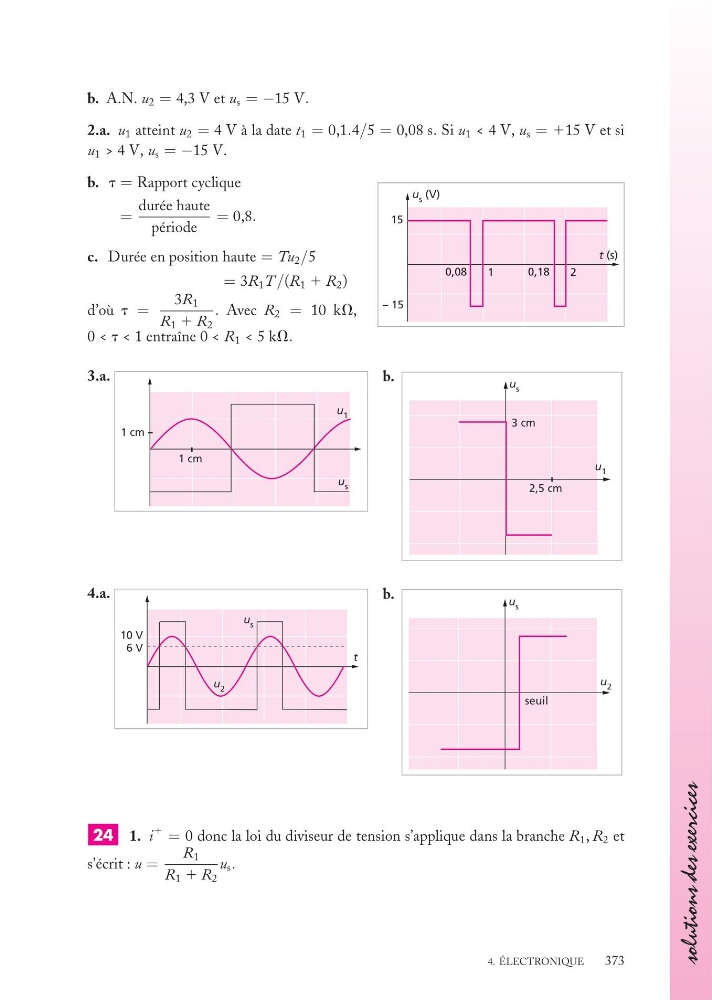

b. A.N. u 2 = 4,3 V et u s = −15 V.
2.a. u 1 atteint u 2 = 4 V à la date t 1 = 0,1.4/5 = 0,08 s. Si u 1 < 4 V, u s = 115 V et si
u 1 > 4 V, u s = −15 V.
u s (V)
t (s)
15
0,08
1
0,18
2
– 15
b. t = Rapport cyclique
=
durée haute
période
= 0,8.
c. Durée en position haute = Tu 2 /5
= 3R 1 T /(R 1 1 R 2 )
d’où t =
3R 1
R 1 1 R 2
. Avec R 2 = 10 kV,
0 < t < 1 entraîne 0 < R 1 < 5 kV.
3.a.
u s
u 1
1 cm
1 cm
b.
u s
u 1
3 cm
2,5 cm
4.a.
u s
u 2
t
10 V
6 V
b.
u s
u 2
seuil
24 1. i
1 = 0 donc la loi du diviseur de tension s’applique dans la branche R 1 , R 2 et
s’écrit : u =
R 1
R 1 1 R 2
u s .
4. ÉLECTRONIQUE
373
