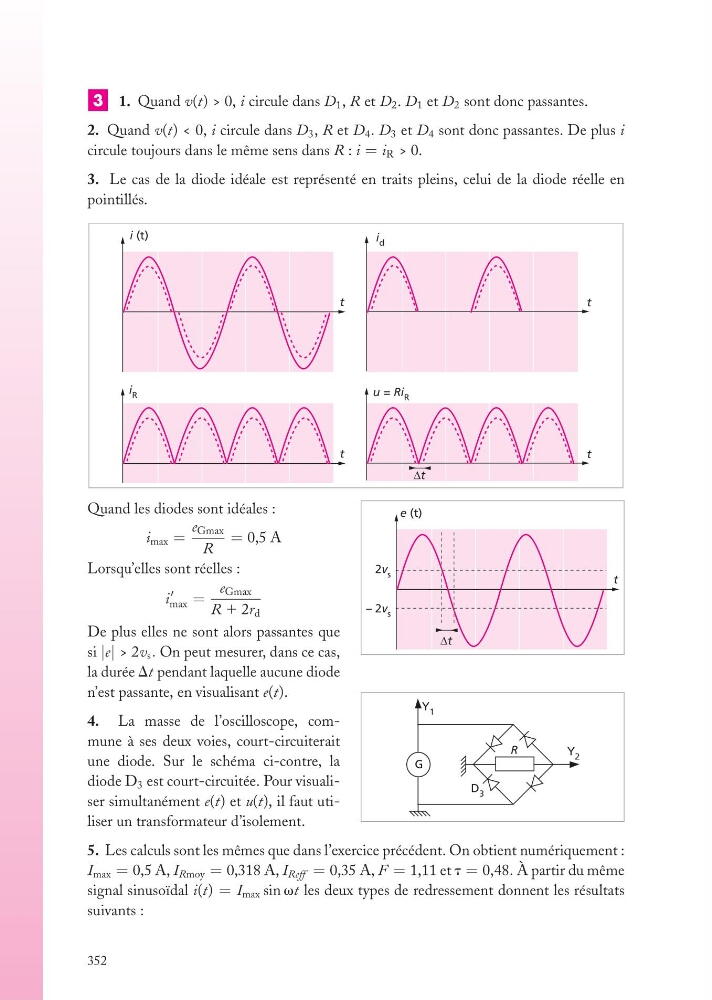

3 1. Quand v(t) > 0, i circule dans D 1 , R et D 2 . D 1 et D 2 sont donc passantes.
2. Quand v(t) < 0, i circule dans D 3 , R et D 4 . D 3 et D 4 sont donc passantes. De plus i
circule toujours dans le même sens dans R : i = i R > 0.
3. Le cas de la diode idéale est représenté en traits pleins, celui de la diode réelle en
pointillés.
i (t)
t
t
i d
i R
t
∆t
t
u = Ri R
e (t)
2v s
– 2v s
t
∆t
Quand les diodes sont idéales :
i max =
e Gmax
R
= 0,5 A
Lorsqu’elles sont réelles :
i
max =
e Gmax
R 1 2r d
De plus elles ne sont alors passantes que
si |e| > 2v s . On peut mesurer, dans ce cas,
la durée Dt pendant laquelle aucune diode
n’est passante, en visualisant e(t).
R
G
Y 1
Y 2
D 3
4. La masse de l’oscilloscope, commune à ses deux voies, court-circuiterait
une diode. Sur le schéma ci-contre, la
diode D 3 est court-circuitée. Pour visualiser simultanément e(t) et u(t), il faut utiliser un transformateur d’isolement.
5. Les calculs sont les mêmes que dans l’exercice précédent. On obtient numériquement :
I max = 0,5 A, I Rmoy = 0,318 A, I Reff = 0,35 A, F = 1,11 et t = 0,48. À partir du même
signal sinusoïdal i(t) = I max sin vt les deux types de redressement donnent les résultats
suivants :
352
