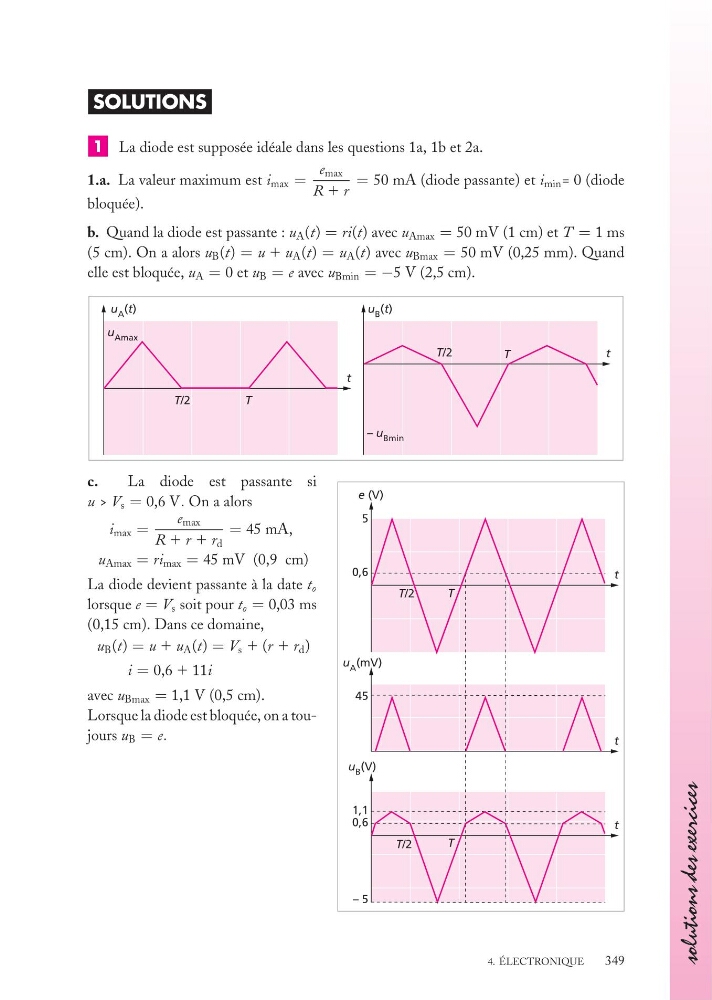

SOLUTIONS
1 La diode est supposée idéale dans les questions 1a, 1b et 2a.
1.a. La valeur maximum est i max =
e max
R 1 r
= 50 mA (diode passante) et i min = 0 (diode
bloquée).
b. Quand la diode est passante : u A (t) = ri(t) avec u Amax = 50 mV (1 cm) et T = 1 ms
(5 cm). On a alors u B (t) = u 1 u A (t) = u A (t) avec u Bmax = 50 mV (0,25 mm). Quand
elle est bloquée, u A = 0 et u B = e avec u Bmin = −5 V (2,5 cm).
t
T
T/2
t
T
u A (t)
u B (t)
u Amax
– u Bmin
T/2
e (V)
t
T
t
T/2
5
0,6
t
T
T/2
– 5
0,6
1,1
45
u A (mV)
u B (V)
c.
La diode est passante si
u > V s = 0,6 V. On a alors
i max =
e max
R 1 r 1 r d
= 45 mA,
u Amax = ri max = 45 mV (0,9 cm)
La diode devient passante à la date t o
lorsque e = V s soit pour t o = 0,03 ms
(0,15 cm). Dans ce domaine,
u B (t) = u 1 u A (t) = V s 1 (r 1 r d )
i = 0,6 1 11i
avec u Bmax = 1,1 V (0,5 cm).
Lorsque la diode est bloquée, on a toujours u B = e.
