v s
+
–
R 2
R
R 1
C 2
C 1
C(s)
L

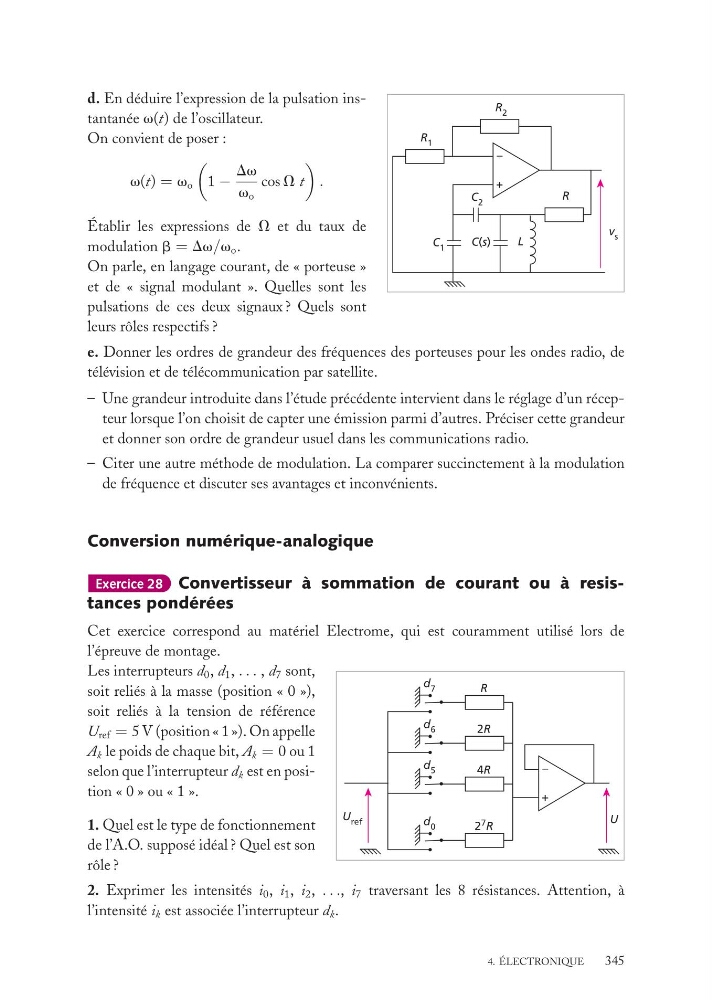

d. En déduire l’expression de la pulsation instantanée v(t) de l’oscillateur.
On convient de poser :
v(t) = v o
1 −
Dv
v o
cos V t
.
Établir les expressions de V et du taux de
modulation b = Dv/v o .
On parle, en langage courant, de « porteuse »
et de « signal modulant ». Quelles sont les
pulsations de ces deux signaux ? Quels sont
leurs rôles respectifs ?
e. Donner les ordres de grandeur des fréquences des porteuses pour les ondes radio, de
télévision et de télécommunication par satellite.
– Une grandeur introduite dans l’étude précédente intervient dans le réglage d’un récepteur lorsque l’on choisit de capter une émission parmi d’autres. Préciser cette grandeur
et donner son ordre de grandeur usuel dans les communications radio.
– Citer une autre méthode de modulation. La comparer succinctement à la modulation
de fréquence et discuter ses avantages et inconvénients.
Conversion numérique-analogique
Exercice 28 Convertisseur à sommation de courant ou à resistances pondérées
Cet exercice correspond au matériel Electrome, qui est couramment utilisé lors de
l’épreuve de montage.
U
+
–
U ref
d 0
2
7 R
d 5
4R
d 6
2R
d 7
R
Les interrupteurs d 0 , d 1 , . . . , d 7 sont,
soit reliés à la masse (position « 0 »),
soit reliés à la tension de référence
U ref = 5 V (position « 1 »). On appelle
A k le poids de chaque bit, A k = 0 ou 1
selon que l’interrupteur d k est en position « 0 » ou « 1 ».
1. Quel est le type de fonctionnement
de l’A.O. supposé idéal ? Quel est son
rôle ?
2. Exprimer les intensités i 0 , i 1 , i 2 , . . ., i 7 traversant les 8 résistances. Attention, à
l’intensité i k est associée l’interrupteur d k .
4. ÉLECTRONIQUE
345
