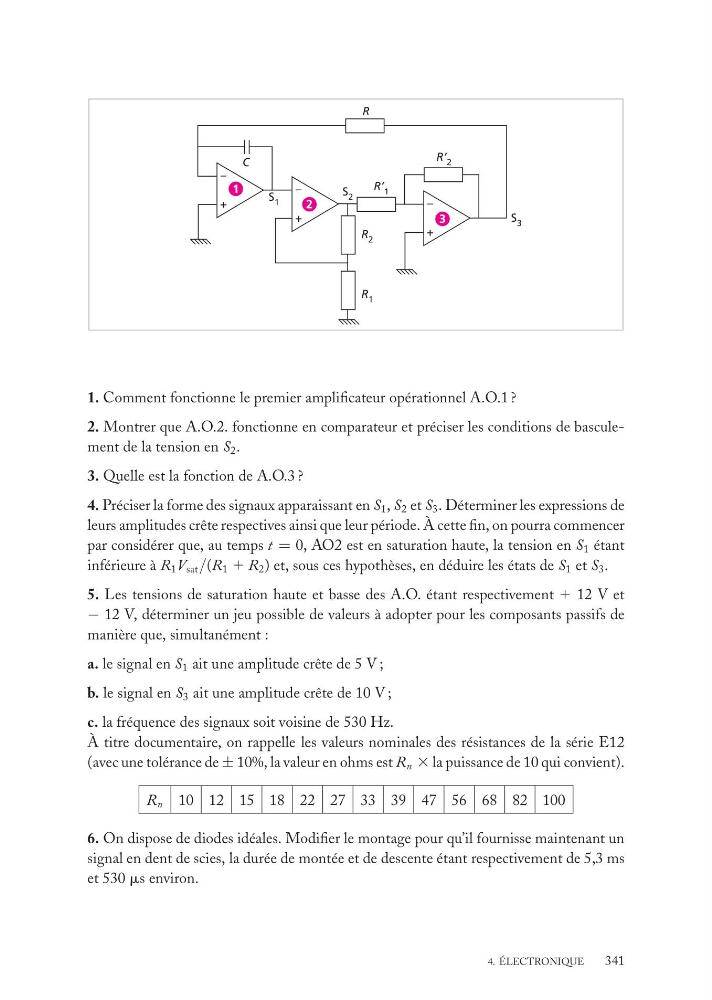

1. Comment fonctionne le premier amplificateur opérationnel A.O.1 ?
2. Montrer que A.O.2. fonctionne en comparateur et préciser les conditions de basculement de la tension en S 2 .
3. Quelle est la fonction de A.O.3 ?
4. Préciser la forme des signaux apparaissant en S 1 , S 2 et S 3 . Déterminer les expressions de
leurs amplitudes crête respectives ainsi que leur période. À cette fin, on pourra commencer
par considérer que, au temps t = 0, AO2 est en saturation haute, la tension en S 1 étant
inférieure à R 1 V sat /(R 1 1 R 2 ) et, sous ces hypothèses, en déduire les états de S 1 et S 3 .
5. Les tensions de saturation haute et basse des A.O. étant respectivement 1 12 V et
− 12 V, déterminer un jeu possible de valeurs à adopter pour les composants passifs de
manière que, simultanément :
a. le signal en S 1 ait une amplitude crête de 5 V ;
b. le signal en S 3 ait une amplitude crête de 10 V ;
c. la fréquence des signaux soit voisine de 530 Hz.
À titre documentaire, on rappelle les valeurs nominales des résistances de la série E12
(avec une tolérance de ± 10%, la valeur en ohms est R n 3 la puissance de 10 qui convient).
R n 10 12 15 18 22 27 33 39 47 56 68 82 100
6. On dispose de diodes idéales. Modifier le montage pour qu’il fournisse maintenant un
signal en dent de scies, la durée de montée et de descente étant respectivement de 5,3 ms
et 530 ms environ.
