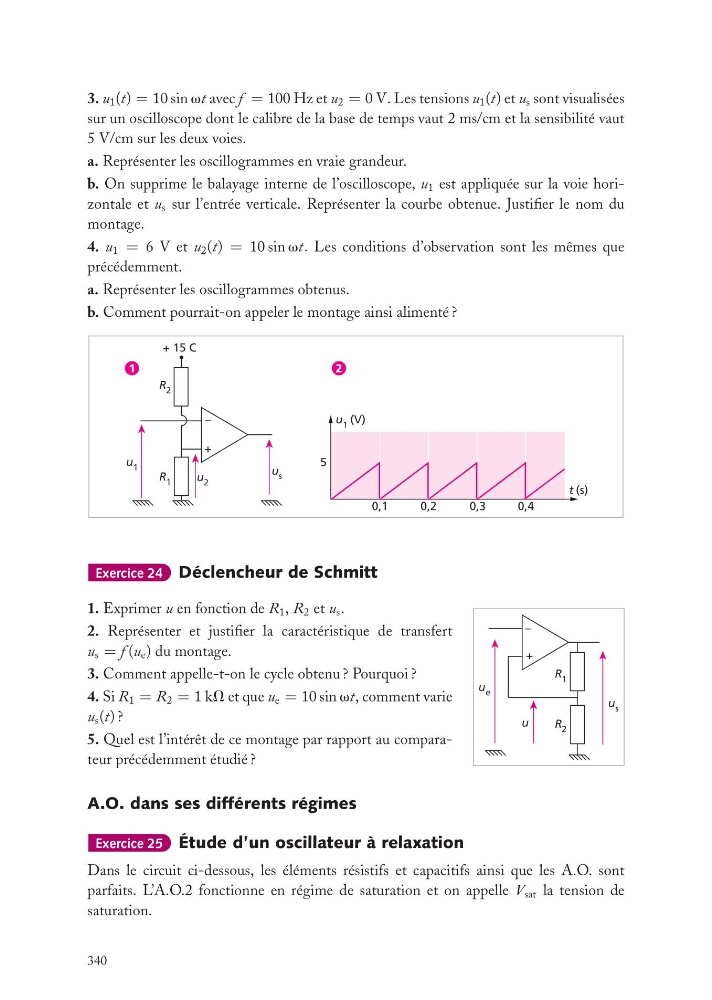

3. u 1 (t) = 10 sin vt avec f = 100 Hz et u 2 = 0 V. Les tensions u 1 (t) et u s sont visualisées
sur un oscilloscope dont le calibre de la base de temps vaut 2 ms/cm et la sensibilité vaut
5 V/cm sur les deux voies.
a. Représenter les oscillogrammes en vraie grandeur.
b. On supprime le balayage interne de l’oscilloscope, u 1 est appliquée sur la voie horizontale et u s sur l’entrée verticale. Représenter la courbe obtenue. Justifier le nom du
montage.
4. u 1 = 6 V et u 2 (t) = 10 sin vt. Les conditions d’observation sont les mêmes que
précédemment.
a. Représenter les oscillogrammes obtenus.
b. Comment pourrait-on appeler le montage ainsi alimenté ?
u s
u 1
u 2
+
–
R 2
R 1
+ 15 C
t (s)
u 1 (V)
0,1
0,2
5
0,3
0,4
1
2
Exercice 24 Déclencheur de Schmitt
u s
u e
u
+
–
R 1
R 2
1. Exprimer u en fonction de R 1 , R 2 et u s .
2. Représenter et justifier la caractéristique de transfert
u s = f (u e ) du montage.
3. Comment appelle-t-on le cycle obtenu ? Pourquoi ?
4. Si R 1 = R 2 = 1 kV et que u e = 10 sin vt, comment varie
u s (t) ?
5. Quel est l’intérêt de ce montage par rapport au comparateur précédemment étudié ?
A.O. dans ses différents régimes
Exercice 25 Étude d’un oscillateur à relaxation
Dans le circuit ci-dessous, les éléments résistifs et capacitifs ainsi que les A.O. sont
parfaits. L’A.O.2 fonctionne en régime de saturation et on appelle V sat la tension de
saturation.
340
