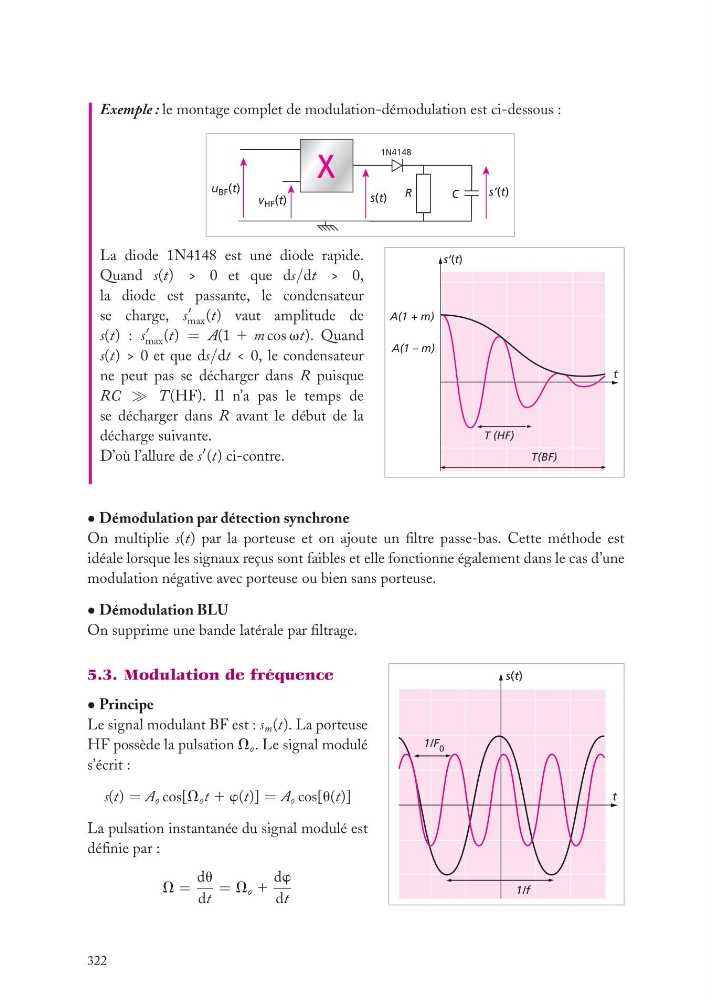

Exemple : le montage complet de modulation-démodulation est ci-dessous :
R
C
s’(t)
u BF (t)
v HF (t)
s(t)
1N4148
t
A(1 + m)
A(1 – m)
s’(t)
T(BF)
T (HF)
La diode 1N4148 est une diode rapide.
Quand s(t) > 0 et que ds/dt > 0,
la diode est passante, le condensateur
se charge, s
max (t) vaut amplitude de
s(t) : s
max (t) = A(1 1 m cos vt). Quand
s(t) > 0 et que ds/dt < 0, le condensateur
ne peut pas se décharger dans R puisque
RC T (HF). Il n’a pas le temps de
se décharger dans R avant le début de la
décharge suivante.
D’où l’allure de s
(t) ci-contre.
• Démodulation par détection synchrone
On multiplie s(t) par la porteuse et on ajoute un filtre passe-bas. Cette méthode est
idéale lorsque les signaux reçus sont faibles et elle fonctionne également dans le cas d’une
modulation négative avec porteuse ou bien sans porteuse.
• Démodulation BLU
On supprime une bande latérale par filtrage.
5.3. Modulation de fréquence
t
s(t)
1/f
1/F 0
• Principe
Le signal modulant BF est : s m (t). La porteuse
HF possède la pulsation V o . Le signal modulé
s’écrit :
s(t) = A o cos[V o t 1 w(t)] = A o cos[u(t)]
La pulsation instantanée du signal modulé est
définie par :
V =
du
dt
= V o 1
dw
dt
