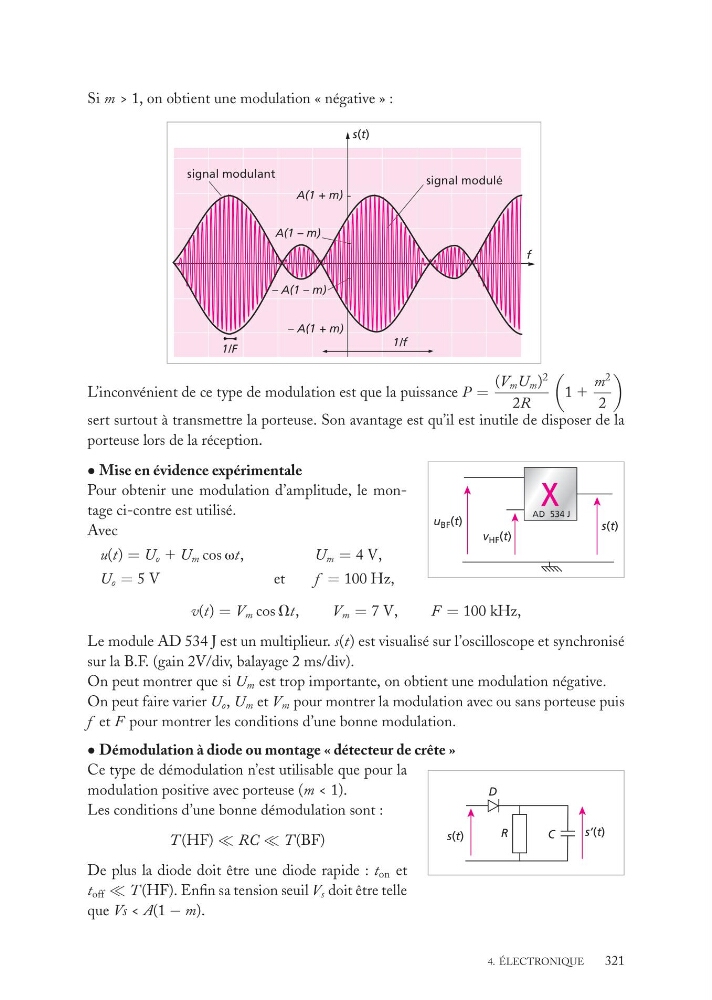

Si m > 1, on obtient une modulation « négative » :
f
A(1 + m)
– A(1 – m)
A(1 – m)
– A(1 + m)
s(t)
1/f
1/F
signal modulant
signal modulé
L’inconvénient de ce type de modulation est que la puissance P =
(V m U m )
2
2R
1 1
m
2
2
sert surtout à transmettre la porteuse. Son avantage est qu’il est inutile de disposer de la
porteuse lors de la réception.
• Mise en évidence expérimentale
u BF (t)
v HF (t)
s(t)
AD 534 J
Pour obtenir une modulation d’amplitude, le montage ci-contre est utilisé.
Avec
u(t) = U o 1 U m cos vt,
U m = 4 V,
U o = 5 V
et
f = 100 Hz,
v(t) = V m cos Vt,
V m = 7 V,
F = 100 kHz,
Le module AD 534 J est un multiplieur. s(t) est visualisé sur l’oscilloscope et synchronisé
sur la B.F. (gain 2V/div, balayage 2 ms/div).
On peut montrer que si U m est trop importante, on obtient une modulation négative.
On peut faire varier U o , U m et V m pour montrer la modulation avec ou sans porteuse puis
f et F pour montrer les conditions d’une bonne modulation.
• Démodulation à diode ou montage « détecteur de crête »
R
D
C
s(t)
s’(t)
Ce type de démodulation n’est utilisable que pour la
modulation positive avec porteuse (m < 1).
Les conditions d’une bonne démodulation sont :
T (HF) RC T (BF)
De plus la diode doit être une diode rapide : t on et
t off T (HF). Enfin sa tension seuil V s doit être telle
que Vs < A(1 − m).
