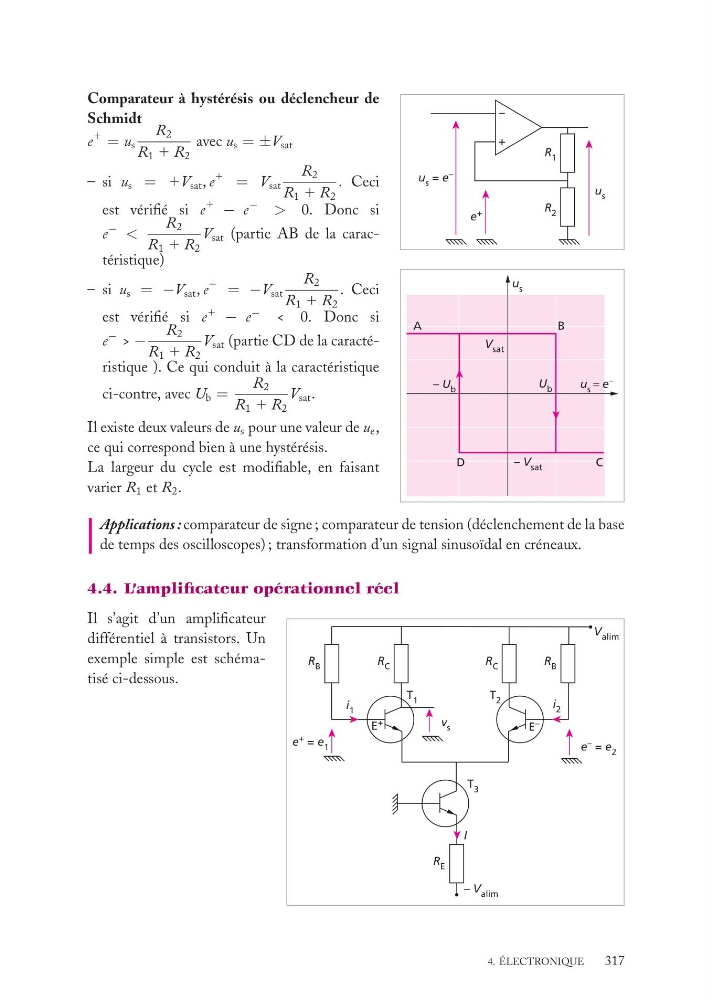

Comparateur à hystérésis ou déclencheur de
Schmidt
e
1 = u s
R 2
R 1 1 R 2
avec u s = ±V sat
– si u s = 1V sat , e
1 = V sat
R 2
R 1 1 R 2
. Ceci
est vérifié si e
1
− e
−
> 0. Donc si
e
− <
R 2
R 1 1 R 2
V sat (partie AB de la caractéristique)
– si u s = −V sat , e
1 = −V sat
R 2
R 1 1 R 2
. Ceci
est vérifié si e
1
− e
−
< 0. Donc si
e
− > −
R 2
R 1 1 R 2
V sat (partie CD de la caractéristique ). Ce qui conduit à la caractéristique
ci-contre, avec U b =
R 2
R 1 1 R 2
V sat .
Il existe deux valeurs de u s pour une valeur de u e ,
ce qui correspond bien à une hystérésis.
V sat
U b
– V sat
– U b
u s
u s = e
–
A
B
D
C
La largeur du cycle est modifiable, en faisant
varier R 1 et R 2 .
Applications : comparateur de signe ; comparateur de tension (déclenchement de la base
de temps des oscilloscopes) ; transformation d’un signal sinusoïdal en créneaux.
4.4. L’amplificateur opérationnel réel
i 1
i 2
I
R C
T 1
T 2
T 3
R B
R C
R B
R E
e
– = e 2
e
+ = e 1
V alim
– V alim
v s
E
–
E
+
Il s’agit d’un amplificateur
différentiel à transistors. Un
exemple simple est schématisé ci-dessous.
