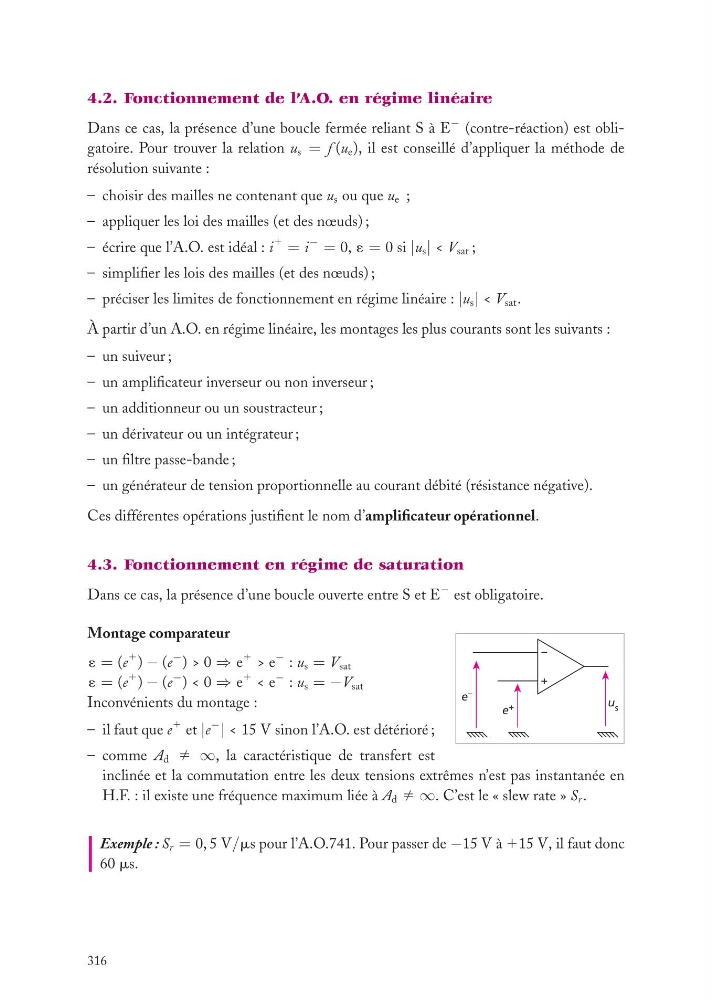

4.2. Fonctionnement de l’A.O. en régime linéaire
Dans ce cas, la présence d’une boucle fermée reliant S à E
− (contre-réaction) est obligatoire. Pour trouver la relation u s = f (u e ), il est conseillé d’appliquer la méthode de
résolution suivante :
– choisir des mailles ne contenant que u s ou que u e ;
– appliquer les loi des mailles (et des nœuds) ;
– écrire que l’A.O. est idéal : i
1 = i
− = 0, ´ = 0 si |u s | < V sat ;
– simplifier les lois des mailles (et des nœuds) ;
– préciser les limites de fonctionnement en régime linéaire : |u s | < V sat .
À partir d’un A.O. en régime linéaire, les montages les plus courants sont les suivants :
– un suiveur ;
– un amplificateur inverseur ou non inverseur ;
– un additionneur ou un soustracteur ;
– un dérivateur ou un intégrateur ;
– un filtre passe-bande ;
– un générateur de tension proportionnelle au courant débité (résistance négative).
Ces différentes opérations justifient le nom d’amplificateur opérationnel.
4.3. Fonctionnement en régime de saturation
Dans ce cas, la présence d’une boucle ouverte entre S et E
− est obligatoire.
e
–
e
+
u s
+
–
Montage comparateur
´ = (e
1 ) − (e
− ) > 0 ⇒ e
1 > e
− : u s = V sat
´ = (e
1 ) − (e
− ) < 0 ⇒ e
1 < e
− : u s = −V sat
Inconvénients du montage :
– il faut que e
1 et |e
−
| < 15 V sinon l’A.O. est détérioré ;
– comme A d fi ∞, la caractéristique de transfert est
inclinée et la commutation entre les deux tensions extrêmes n’est pas instantanée en
H.F. : il existe une fréquence maximum liée à A d fi ∞. C’est le « slew rate » S r .
Exemple : S r = 0, 5 V/ms pour l’A.O.741. Pour passer de −15 V à 115 V, il faut donc
60 ms.
316
