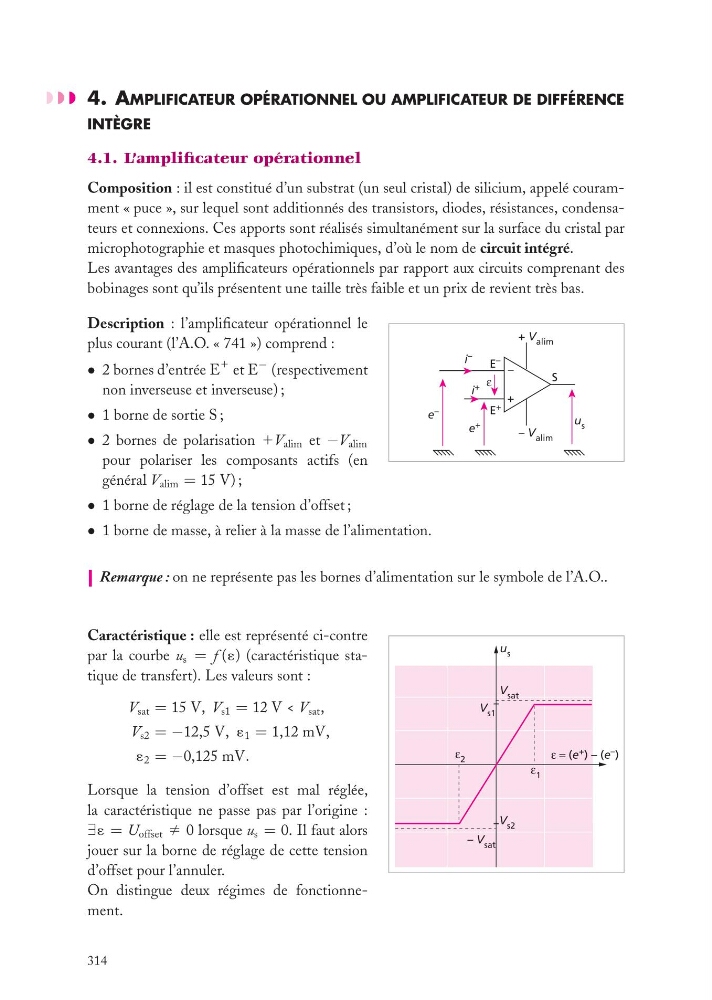

4. AMPLIFICATEUR OPÉRATIONNEL OU AMPLIFICATEUR DE DIFFÉRENCE
INTÈGRE
4.1. L’amplificateur opérationnel
Composition : il est constitué d’un substrat (un seul cristal) de silicium, appelé couramment « puce », sur lequel sont additionnés des transistors, diodes, résistances, condensateurs et connexions. Ces apports sont réalisés simultanément sur la surface du cristal par
microphotographie et masques photochimiques, d’où le nom de circuit intégré.
Les avantages des amplificateurs opérationnels par rapport aux circuits comprenant des
bobinages sont qu’ils présentent une taille très faible et un prix de revient très bas.
e
–
i
–
e
+
+ V alim
– V alim
i
+
u s
ε
+
–
S
E –
E
+
Description : l’amplificateur opérationnel le
plus courant (l’A.O. « 741 ») comprend :
• 2 bornes d’entrée E
1 et E
− (respectivement
non inverseuse et inverseuse) ;
• 1 borne de sortie S ;
• 2 bornes de polarisation 1V alim et −V alim
pour polariser les composants actifs (en
général V alim = 15 V) ;
• 1 borne de réglage de la tension d’offset ;
• 1 borne de masse, à relier à la masse de l’alimentation.
Remarque : on ne représente pas les bornes d’alimentation sur le symbole de l’A.O..
V sat
– V sat
V s2
V s1
u s
ε 1
ε 2
ε = (e
+ ) – (e
– )
Caractéristique : elle est représenté ci-contre
par la courbe u s = f (´) (caractéristique statique de transfert). Les valeurs sont :
V sat = 15 V, V s1 = 12 V < V sat ,
V s2 = −12,5 V, ´ 1 = 1,12 mV,
´ 2 = −0,125 mV.
Lorsque la tension d’offset est mal réglée,
la caractéristique ne passe pas par l’origine :
∃´ = U offset fi 0 lorsque u s = 0. Il faut alors
jouer sur la borne de réglage de cette tension
d’offset pour l’annuler.
On distingue deux régimes de fonctionnement.
314
