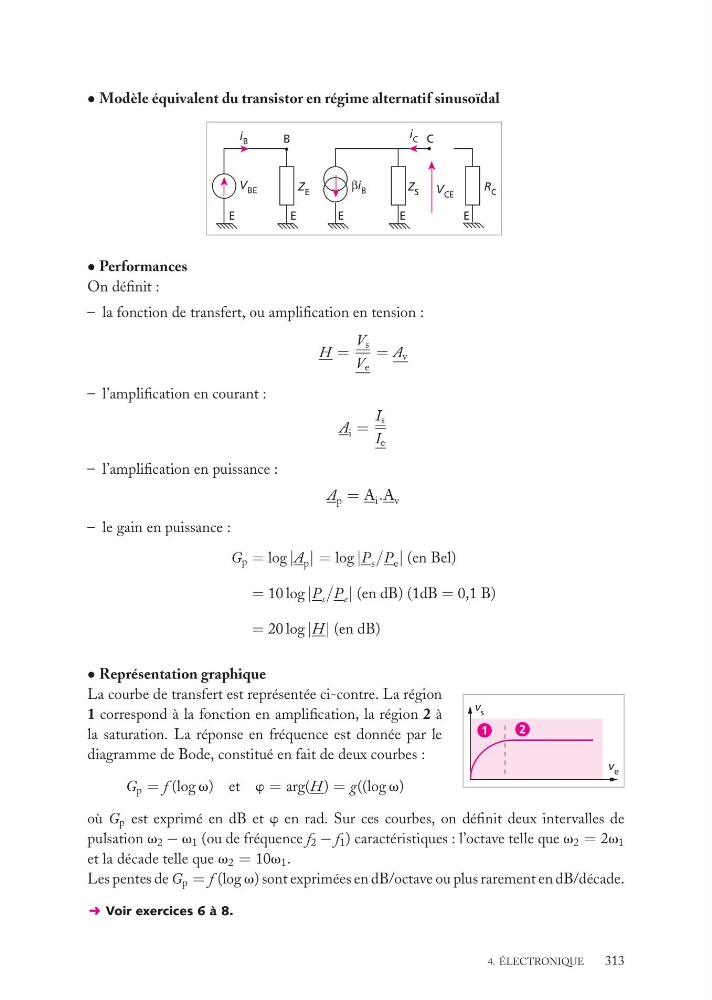

• Modèle équivalent du transistor en régime alternatif sinusoïdal
i B
V CE
B
E
E
E
E
E
C
βi B
V BE
i C
Z E
Z S
R C
• Performances
On définit :
– la fonction de transfert, ou amplification en tension :
H =
V s
V e
= A v
– l’amplification en courant :
A i =
I s
I e
– l’amplification en puissance :
A p = A i .A v
– le gain en puissance :
G p = log |A p | = log |P s /P e | (en Bel)
= 10 log |P s /P e | (en dB) (1dB = 0,1 B)
= 20 log |H | (en dB)
• Représentation graphique
v e
v s
1
2
La courbe de transfert est représentée ci-contre. La région
1 correspond à la fonction en amplification, la région 2 à
la saturation. La réponse en fréquence est donnée par le
diagramme de Bode, constitué en fait de deux courbes :
G p = f (log v) et w = arg(H ) = g((log v)
où G p est exprimé en dB et w en rad. Sur ces courbes, on définit deux intervalles de
pulsation v 2 − v 1 (ou de fréquence f 2 − f 1 ) caractéristiques : l’octave telle que v 2 = 2v 1
et la décade telle que v 2 = 10v 1 .
Les pentes de G p = f (log v) sont exprimées en dB/octave ou plus rarement en dB/décade.
➜ Voir exercices 6 à 8.
