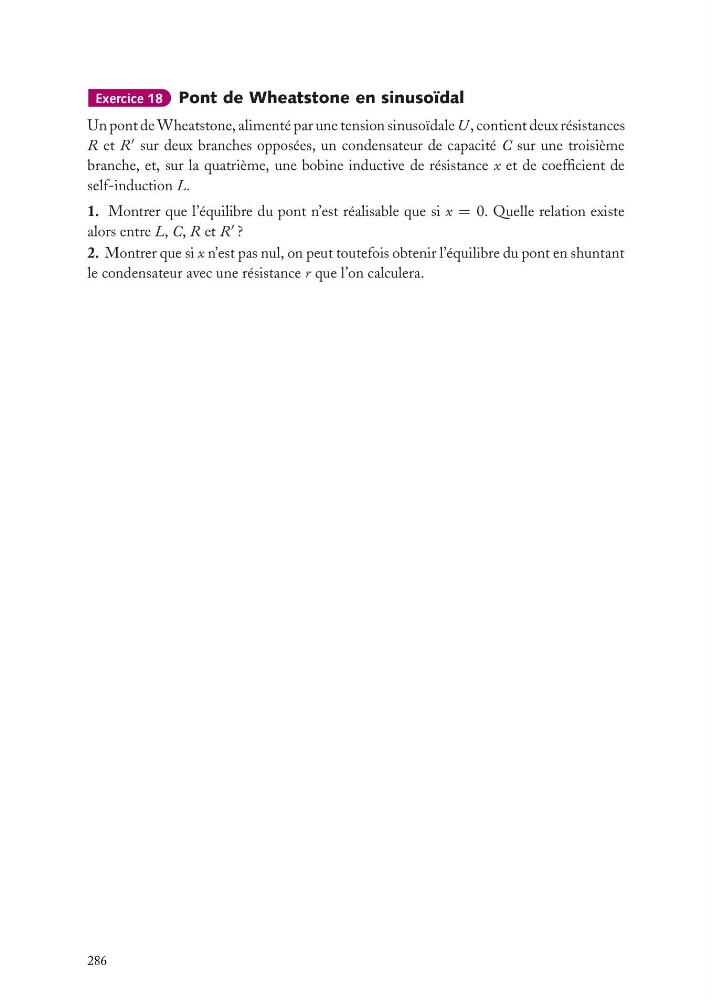

Exercice 18 Pont de Wheatstone en sinusoïdal
Un pont de Wheatstone, alimenté par une tension sinusoïdale U , contient deux résistances
R et R
sur deux branches opposées, un condensateur de capacité C sur une troisième
branche, et, sur la quatrième, une bobine inductive de résistance x et de coefficient de
self-induction L.
1. Montrer que l’équilibre du pont n’est réalisable que si x = 0. Quelle relation existe
alors entre L, C, R et R
?
2. Montrer que si x n’est pas nul, on peut toutefois obtenir l’équilibre du pont en shuntant
le condensateur avec une résistance r que l’on calculera.
286
