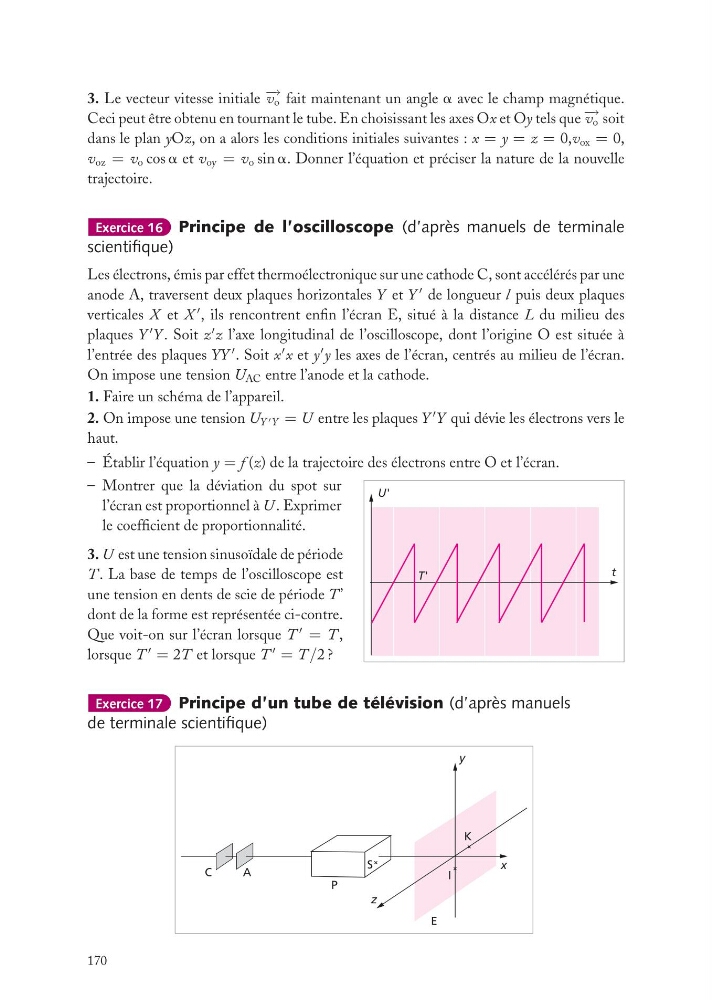

3. Le vecteur vitesse initiale − → v o fait maintenant un angle a avec le champ magnétique.
Ceci peut être obtenu en tournant le tube. En choisissant les axes Ox et Oy tels que − → v o soit
dans le plan yOz, on a alors les conditions initiales suivantes : x = y = z = 0,v ox = 0,
v oz = v o cos a et v oy = v o sin a. Donner l’équation et préciser la nature de la nouvelle
trajectoire.
Exercice 16 Principe de l’oscilloscope (d’après manuels de terminale
scientifique)
Les électrons, émis par effet thermoélectronique sur une cathode C, sont accélérés par une
anode A, traversent deux plaques horizontales Y et Y
de longueur l puis deux plaques
verticales X et X
, ils rencontrent enfin l’écran E, situé à la distance L du milieu des
plaques Y
Y . Soit z
z l’axe longitudinal de l’oscilloscope, dont l’origine O est située à
l’entrée des plaques YY
. Soit x
x et y
y les axes de l’écran, centrés au milieu de l’écran.
On impose une tension U AC entre l’anode et la cathode.
1. Faire un schéma de l’appareil.
2. On impose une tension U Y Y = U entre les plaques Y
Y qui dévie les électrons vers le
haut.
– Établir l’équation y = f (z) de la trajectoire des électrons entre O et l’écran.
– Montrer que la déviation du spot sur
l’écran est proportionnel à U . Exprimer
le coefficient de proportionnalité.
t
U'
T'
3. U est une tension sinusoïdale de période
T . La base de temps de l’oscilloscope est
une tension en dents de scie de période T ’
dont de la forme est représentée ci-contre.
Que voit-on sur l’écran lorsque T
= T ,
lorsque T
= 2T et lorsque T
= T /2 ?
Exercice 17 Principe d’un tube de télévision (d’après manuels
de terminale scientifique)
z
x
y
E
A
C
P
I
K
S
