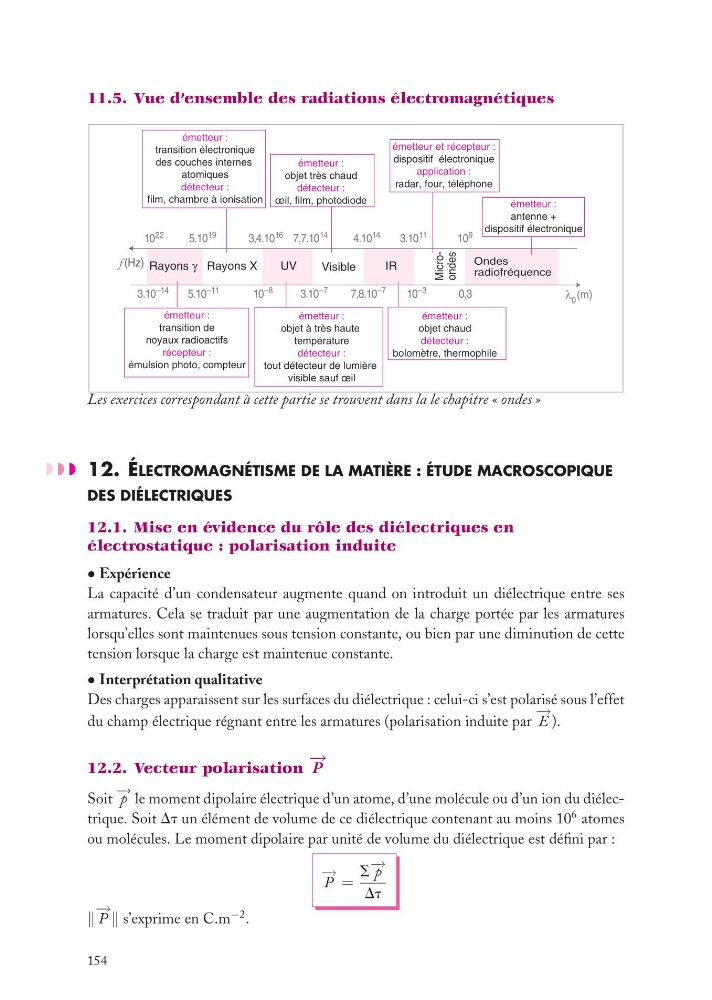

11.5. Vue d’ensemble des radiations électromagnétiques
3.10
–14
5.10
19
3,4.10
16 7,7.10
14
4.10
14
3.10
11
10
9
10
22
5.10
–11
10
–8
3.10
–7
7,8.10
–7
10
–3
0,3
f (Hz)
(m)
UV
Visible
Rayons γ Rayons X
Ondes
radiofréquence
émetteur :
antenne +
dispositif électronique
émetteur et récepteur :
dispositif électronique
application :
radar, four, téléphone
Microondes
IR
λ 0
émetteur :
objet chaud
détecteur :
bolomètre, thermophile
émetteur :
transition électronique
des couches internes
atomiques
détecteur :
film, chambre à ionisation
émetteur :
transition de
noyaux radioactifs
récepteur :
émulsion photo, compteur
émetteur :
objet à très haute
température
détecteur :
tout détecteur de lumière
visible sauf œil
émetteur :
objet très chaud
détecteur :
œil, film, photodiode
Les exercices correspondant à cette partie se trouvent dans la le chapitre « ondes »
12. ÉLECTROMAGNÉTISME DE LA MATIÈRE : ÉTUDE MACROSCOPIQUE
DES DIÉLECTRIQUES
12.1. Mise en évidence du rôle des diélectriques en
électrostatique : polarisation induite
• Expérience
La capacité d’un condensateur augmente quand on introduit un diélectrique entre ses
armatures. Cela se traduit par une augmentation de la charge portée par les armatures
lorsqu’elles sont maintenues sous tension constante, ou bien par une diminution de cette
tension lorsque la charge est maintenue constante.
• Interprétation qualitative
Des charges apparaissent sur les surfaces du diélectrique : celui-ci s’est polarisé sous l’effet
du champ électrique régnant entre les armatures (polarisation induite par
− →
E ).
12.2. Vecteur polarisation
− →
P
Soit
− →
p le moment dipolaire électrique d’un atome, d’une molécule ou d’un ion du diélectrique. Soit Dt un élément de volume de ce diélectrique contenant au moins 10
6 atomes
ou molécules. Le moment dipolaire par unité de volume du diélectrique est défini par :
− →
P =
S
− →
p
Dt
− →
P s’exprime en C.m
−2 .
