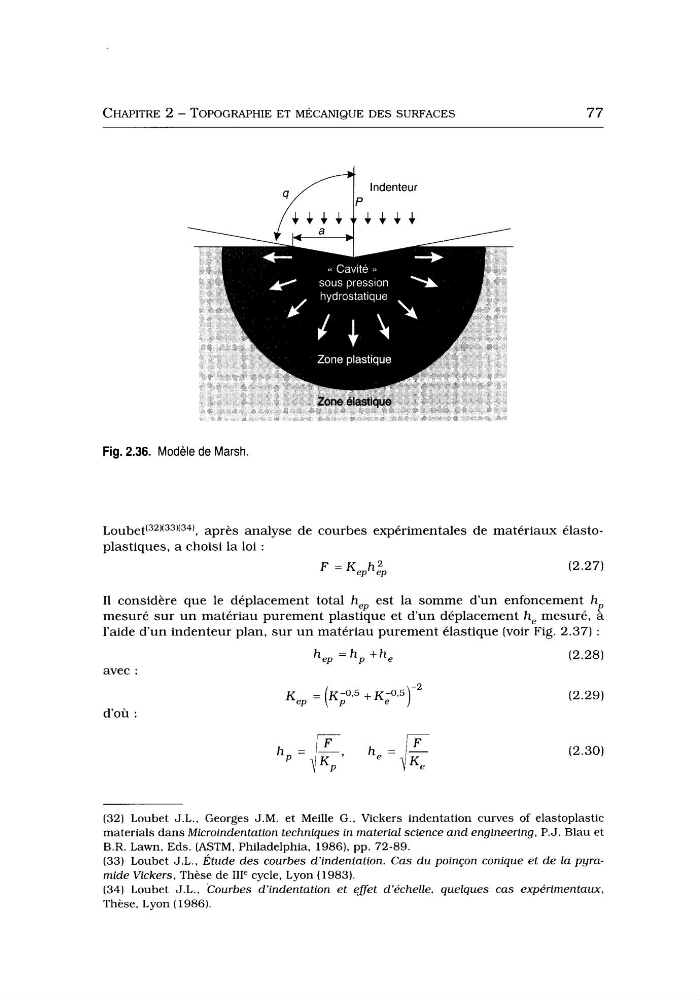

CHAPITRE 2 - TOPOGRAPHIE ET MÉCANIQUE DES SURFACES
77
lndenteur
Zone éiastique
Fig. 2.36. Modèle de Marsh.
après analyse de courbes expérimentales de matériaux elastoF = K,h:,
(2.27)
plastiques, a choisi la loi :
P
I1 considère que le déplacement total hep est la somme d’un enfoncement h
mesuré sur un matériau purement plastique et d’un déplacement he mesuré, a
l’aide d’un indenteur plan, sur u n matériau purement élastique (voir Fig. 2.37) :
hep = h, + h e
K , = (Ki035 +K-0,5 e jjz
avec :
d’où :
(2.28)
(2.29)
(2.30)
(32) Loubet J.L., Georges J.M. et Meille G., Vickers indentation curves of elastoplastic
materials dans Microindentation techniques in material science and engineering, P. J . Blau et
B.R. Lawn, Eds. (ASTM, Philadelphia, 1986), pp. 72-89.
(33) Loubet J.L., Étude des courbes d’indentation. Cas du poinçon conique et de la pyramide Vickers, Thèse de IIIe cycle, Lyon (1983).
(34) Loubet J.L., Courbes d’indentation et eget d’échelle, quelques cas expérimentaux,
These, Lyon (1986).
