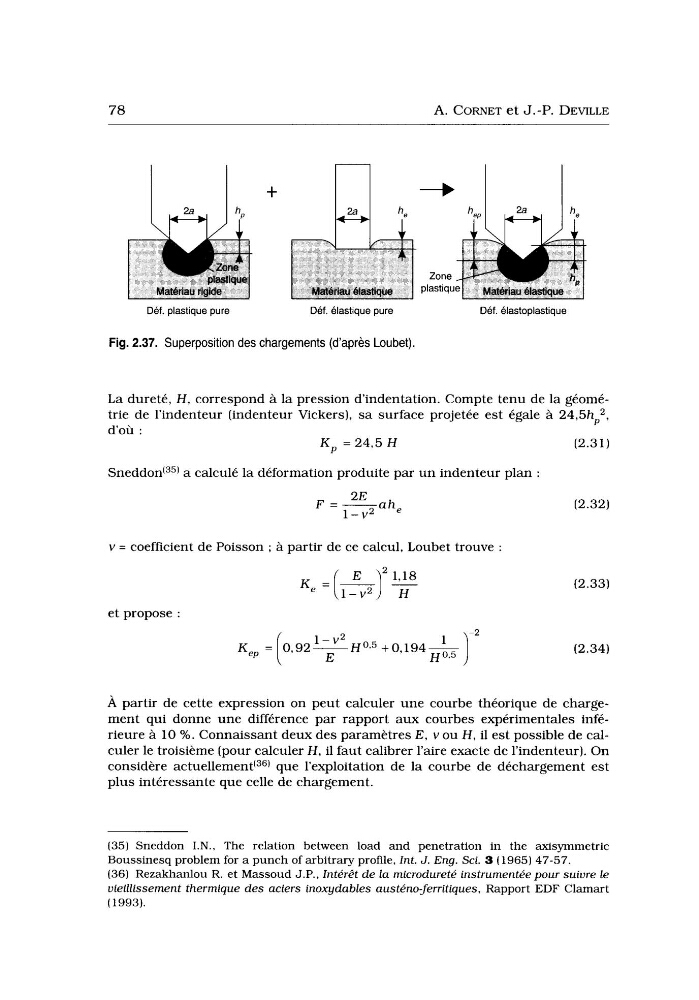

78
A. CORNET et J.-P. DEVILLE
+
Zone
plastiqu
Déf. plastique pure
Def. élastique pure
Def. elastoplastique
Fig. 2.37. Superposition des chargements (d’après Loubet).
L a dureté, H , correspond à la pression d’indentation. Compte tenu de la géométrie de l’indenteur (indenteur Vickers), sa surface projetée est égale à 24,5hn2,
d‘où :
r
K P = 24,5 H
(2.31)
S n e d d ~ n ‘ ~ ~ )
a calculé la déformation produite par u n indenteur plan :
v = coefficient de Poisson ; à partir de ce calcul, Loubet trouve :
et propose :
+0,194(2.32)
(2.33)
(2.34)
À partir de cette expression on peut calculer une courbe théorique de chargement qui donne une différence par rapport aux courbes expérimentales inférieure à 10 %. Connaissant deux des paramètres E , v ou H , il est possible de calculer le troisième (pour calculer if, il faut calibrer l’aire exacte de l’indenteur). On
considère actuellement(36) que l’exploitation de la courbe de déchargement est
plus intéressante que celle de chargement.
(35) Sneddon I.N., The relation between load and penetration in the axisymmetric
Boussinesq problem for a punch of arbitrary profile, int. J . Eng. Sci. 3 (1965) 47-57.
(36) Rezakhanlou R. et Massoud J.P., intérêt d e la microdureté instrumentée pour suivre le
vieillissement thermique d e s aciers inoxydables austéno-ferritiques. Rapport EDF Clamart
(1993).
A. CORNET et J.-P. DEVILLE
+
Zone
plastiqu
Déf. plastique pure
Def. élastique pure
Def. elastoplastique
Fig. 2.37. Superposition des chargements (d’après Loubet).
L a dureté, H , correspond à la pression d’indentation. Compte tenu de la géométrie de l’indenteur (indenteur Vickers), sa surface projetée est égale à 24,5hn2,
d‘où :
r
K P = 24,5 H
(2.31)
S n e d d ~ n ‘ ~ ~ )
a calculé la déformation produite par u n indenteur plan :
v = coefficient de Poisson ; à partir de ce calcul, Loubet trouve :
et propose :
+0,194(2.32)
(2.33)
(2.34)
À partir de cette expression on peut calculer une courbe théorique de chargement qui donne une différence par rapport aux courbes expérimentales inférieure à 10 %. Connaissant deux des paramètres E , v ou H , il est possible de calculer le troisième (pour calculer if, il faut calibrer l’aire exacte de l’indenteur). On
considère actuellement(36) que l’exploitation de la courbe de déchargement est
plus intéressante que celle de chargement.
(35) Sneddon I.N., The relation between load and penetration in the axisymmetric
Boussinesq problem for a punch of arbitrary profile, int. J . Eng. Sci. 3 (1965) 47-57.
(36) Rezakhanlou R. et Massoud J.P., intérêt d e la microdureté instrumentée pour suivre le
vieillissement thermique d e s aciers inoxydables austéno-ferritiques. Rapport EDF Clamart
(1993).
