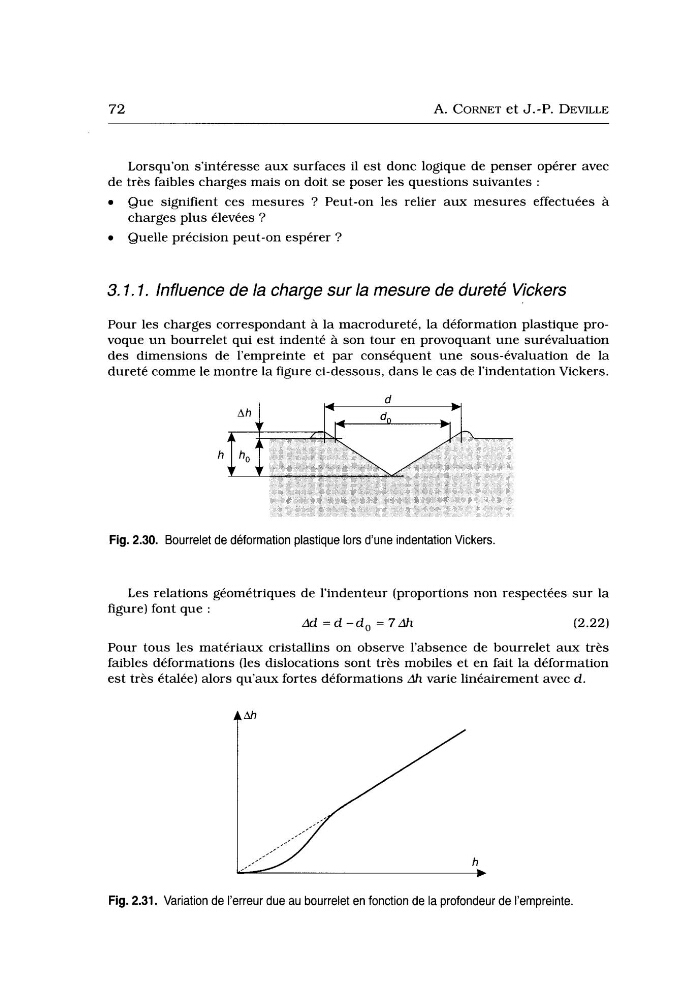

72
A. CORNET et J.-P. DEVILLE
Lorsqu’on s’intéresse aux surfaces il est donc logique de penser opérer avec
Que signifient ces mesures ? Peut-on les relier aux mesures effectuées à
charges plus élevées ?
Quelle précision peut-on espérer ?
de très faibles charges mais on doit se poser les questions suivantes :
3.1.1. Influence de la charge sur la mesure de dureté Vickers
Pour les charges correspondant à la macrodureté, la déformation plastique provoque un bourrelet qui est indenté à son tour en provoquant une surévaluation
des dimensions de l’empreinte et par conséquent une sous-évaluation de la
dureté comme le montre la figure ci-dessous, dans le cas de l’indentation Vickers.
d
do
Ah 1
h
Fig. 2.30. Bourrelet de déformation plastique lors d’une indentation Vickers.
Les relations géométriques de l’indenteur (proportions non respectées sur la
figure) font que :
( 2 . 2 2 )
Pour tous les matériaux cristallins on observe l’absence de bourrelet aux très
faibles déformations (les dislocations sont très mobiles et en fait la déformation
est très étalée) alors qu’aux fortes déformations Ah varie linéairement avec d .
Ad = d - d o = 7Ah
Fig. 2.31. Variation de l’erreur due au bourrelet en fonction de la profondeur de l’empreinte.
