CHAPITRE 7 - ÉTUDE DE CAS
285
7 90"
t 90"
W a I
O 200 400 600 800
[MPal
O 200 400 600 800
Grenaillage simple
Grenaillage sous prédéformation

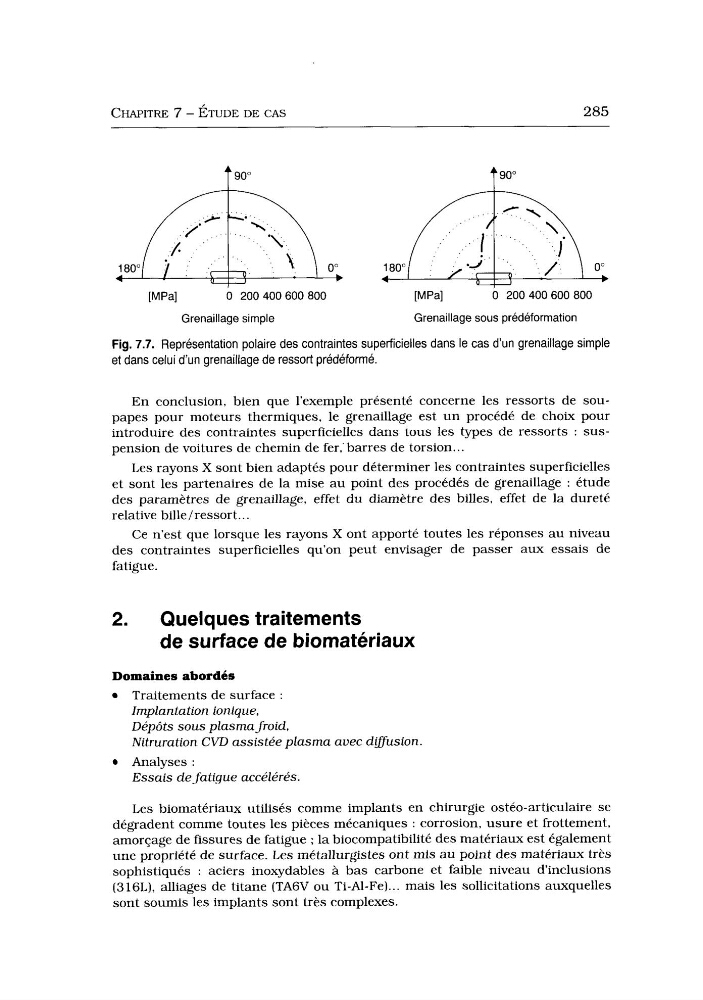

Fig. 7.7. Representation polaire des contraintes superficielles dans le cas d'un grenaillage simple
et dans celui d'un grenaillage de ressort predeforrne.
En conclusion, bien que l'exemple présenté concerne les ressorts de soupapes pour moteurs thermiques, le grenaillage est u n procédé de choix pour
introduire des contraintes superficielles dans tous les types de ressorts : suspension de voitures de chemin de fer,' barres de torsion.. .
Les rayons X sont bien adaptés pour déterminer les contraintes superficielles
et sont les partenaires de la mise au point des procédés de grenaillage : étude
des paramètres de grenaillage, effet du diamètre des billes, effet de la dureté
relative bille/ressort.. .
Ce n'est que lorsque les rayons X ont apporté toutes les réponses au niveau
des contraintes superficielles qu'on peut envisager de passer aux essais de
fatigue.
2.
Quelques traitements
de surface de biomatériaux
Domaines abordes
Traitements de surface :
Implantation ionique,
Dépôts sous plasma froid,
Nitruration CVD assistée plasma avec dflusion.
Essais de fatigue accélérés.
Analyses :
Les biomatériaux utilisés comme implants en chirurgie ostéo-articulaire se
dégradent comme toutes les pièces mécaniques : corrosion, usure et frottement,
amorçage de fissures de fatigue : la biocompatibilité des matériaux est également
une propriété de surface. Les métallurgistes ont mis au point des matériaux très
sophistiqués : aciers inoxydables à bas carbone et faible niveau d'inclusions
(316L), alliages de titane (TAGV ou Ti-Al-Fe) ... mais les sollicitations auxquelles
sont soumis les implants sont très complexes.
