282
A. CORNET et J.-P. DEVILLE

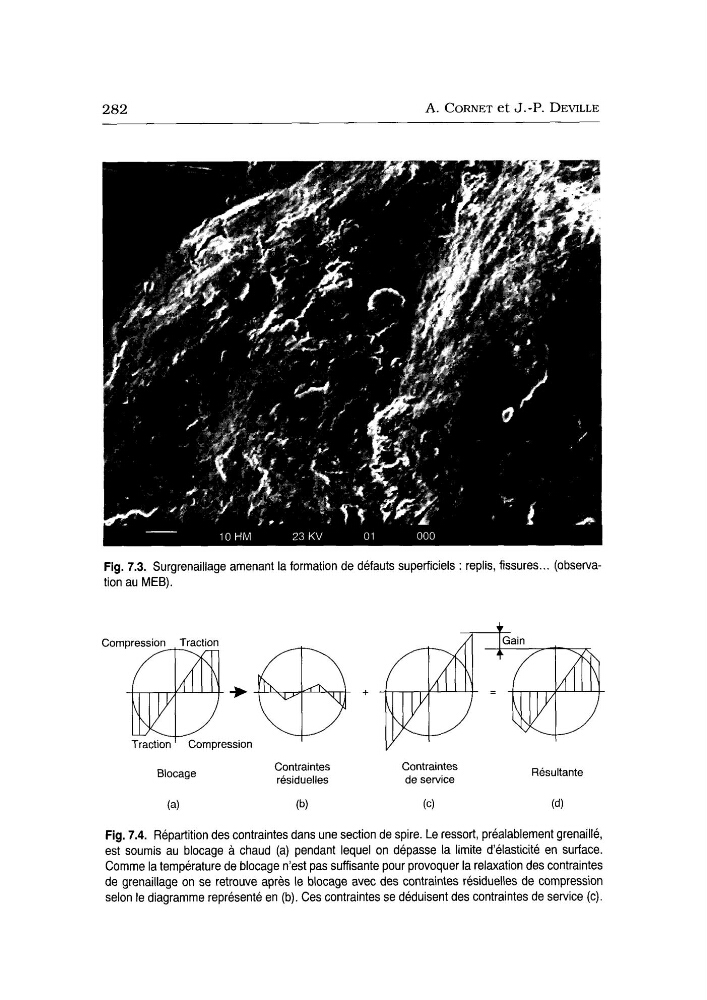

Fig. 7.3. Surgrenaillage amenant la formation de défauts superficiels : replis, fissures ... (observation au MEB).
c
Compression Traction
I
Traction ' Compression
I
Blocage
Contraintes
résiduelles
Contraintes
de service
Résultante
Fig. 7.4. Répartition des contraintes dans une section de spire. Le ressort, préalablement grenaille,
est soumis au blocage a chaud (a) pendant lequel on dépasse la limite d'élasticité en surface.
Comme la temperature de blocage n'est pas suffisante pour provoquer la relaxation des contraintes
de grenaillage on se retrouve après le blocage avec des contraintes résiduelles de compression
selon le diagramme représenté en (b). Ces contraintes se déduisent des contraintes de service (c).
