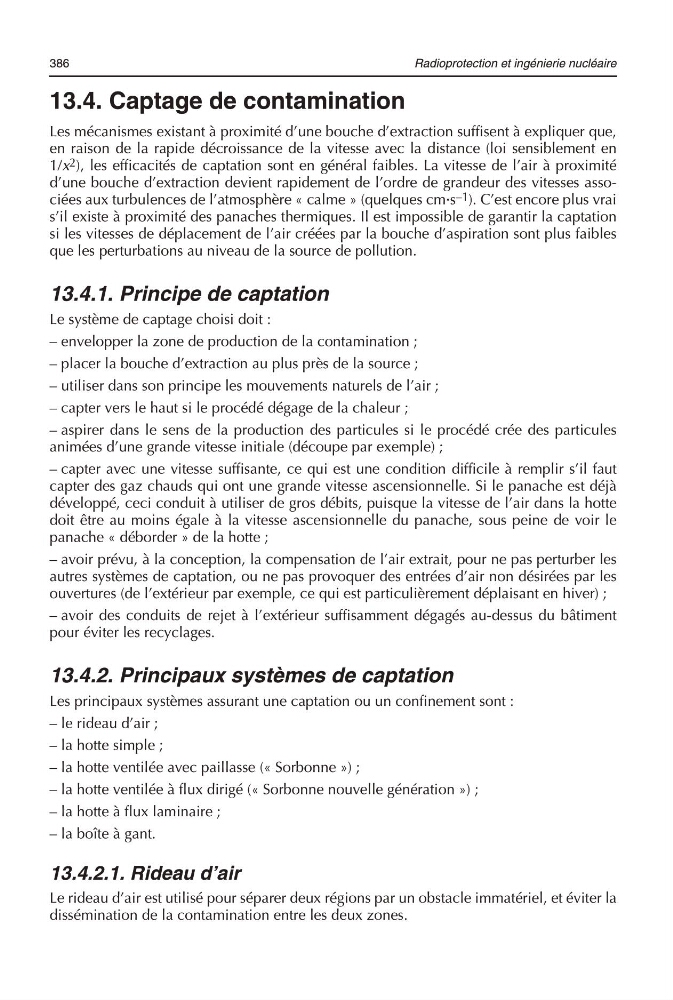

386
Radioprotection et ingénierie nucléaire
13.4. Captage de contamination
Les mécanismes existant à proximité d’une bouche d’extraction suffisent à expliquer que,
en raison de la rapide décroissance de la vitesse avec la distance (loi sensiblement en
1/x 2 ), les efficacités de captation sont en général faibles. La vitesse de l’air à proximité
d’une bouche d’extraction devient rapidement de l’ordre de grandeur des vitesses associées aux turbulences de l’atmosphère « calme » (quelques cm>s –1 ). C’est encore plus vrai
s’il existe à proximité des panaches thermiques. Il est impossible de garantir la captation
si les vitesses de déplacement de l’air créées par la bouche d’aspiration sont plus faibles
que les perturbations au niveau de la source de pollution.
13.4.1. Principe de captation
Le système de captage choisi doit :
– envelopper la zone de production de la contamination ;
– placer la bouche d’extraction au plus près de la source ;
– utiliser dans son principe les mouvements naturels de l’air ;
– capter vers le haut si le procédé dégage de la chaleur ;
– aspirer dans le sens de la production des particules si le procédé crée des particules
animées d’une grande vitesse initiale (découpe par exemple) ;
– capter avec une vitesse suffisante, ce qui est une condition difficile à remplir s’il faut
capter des gaz chauds qui ont une grande vitesse ascensionnelle. Si le panache est déjà
développé, ceci conduit à utiliser de gros débits, puisque la vitesse de l’air dans la hotte
doit être au moins égale à la vitesse ascensionnelle du panache, sous peine de voir le
panache « déborder » de la hotte ;
– avoir prévu, à la conception, la compensation de l’air extrait, pour ne pas perturber les
autres systèmes de captation, ou ne pas provoquer des entrées d’air non désirées par les
ouvertures (de l’extérieur par exemple, ce qui est particulièrement déplaisant en hiver) ;
– avoir des conduits de rejet à l’extérieur suffisamment dégagés au-dessus du bâtiment
pour éviter les recyclages.
13.4.2. Principaux systèmes de captation
Les principaux systèmes assurant une captation ou un confinement sont :
– le rideau d’air ;
– la hotte simple ;
– la hotte ventilée avec paillasse (« Sorbonne ») ;
– la hotte ventilée à flux dirigé (« Sorbonne nouvelle génération ») ;
– la hotte à flux laminaire ;
– la boîte à gant.
13.4.2.1. Rideau d’air
Le rideau d’air est utilisé pour séparer deux régions par un obstacle immatériel, et éviter la
dissémination de la contamination entre les deux zones.
