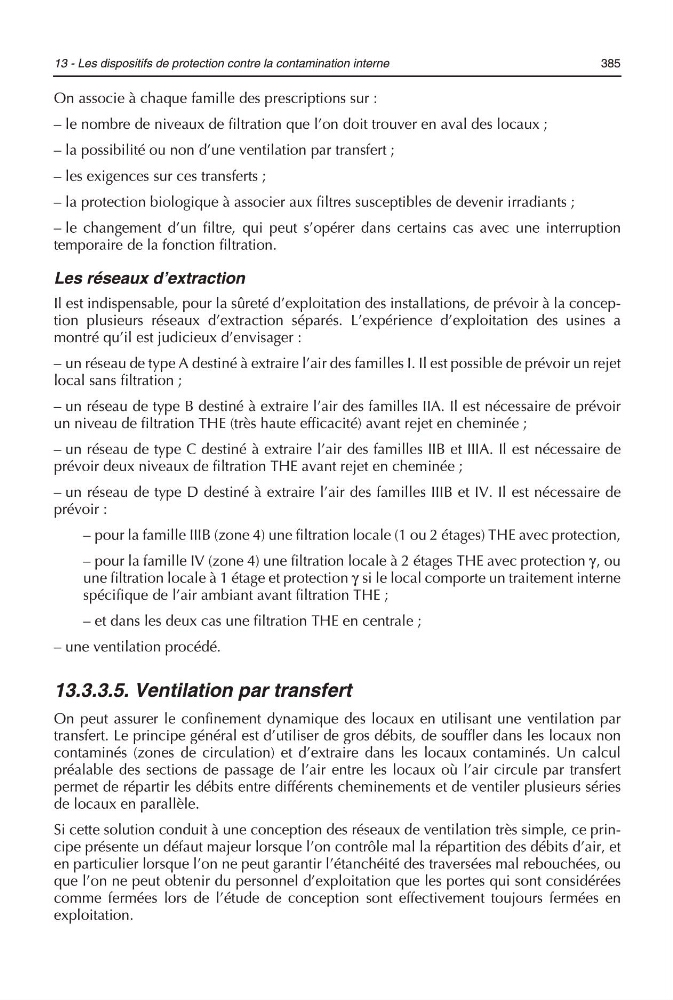

13 - Les dispositifs de protection contre la contamination interne
385
On associe à chaque famille des prescriptions sur :
– le nombre de niveaux de filtration que l’on doit trouver en aval des locaux ;
– la possibilité ou non d’une ventilation par transfert ;
– les exigences sur ces transferts ;
– la protection biologique à associer aux filtres susceptibles de devenir irradiants ;
– le changement d’un filtre, qui peut s’opérer dans certains cas avec une interruption
temporaire de la fonction filtration.
Les réseaux d’extraction
Il est indispensable, pour la sûreté d’exploitation des installations, de prévoir à la conception plusieurs réseaux d’extraction séparés. L’expérience d’exploitation des usines a
montré qu’il est judicieux d’envisager :
– un réseau de type A destiné à extraire l’air des familles I. Il est possible de prévoir un rejet
local sans filtration ;
– un réseau de type B destiné à extraire l’air des familles IIA. Il est nécessaire de prévoir
un niveau de filtration THE (très haute efficacité) avant rejet en cheminée ;
– un réseau de type C destiné à extraire l’air des familles IIB et IIIA. Il est nécessaire de
prévoir deux niveaux de filtration THE avant rejet en cheminée ;
– un réseau de type D destiné à extraire l’air des familles IIIB et IV. Il est nécessaire de
prévoir :
– pour la famille IIIB (zone 4) une filtration locale (1 ou 2 étages) THE avec protection,
– pour la famille IV (zone 4) une filtration locale à 2 étages THE avec protection γ, ou
une filtration locale à 1 étage et protection γ si le local comporte un traitement interne
spécifique de l’air ambiant avant filtration THE ;
– et dans les deux cas une filtration THE en centrale ;
– une ventilation procédé.
13.3.3.5. Ventilation par transfert
On peut assurer le confinement dynamique des locaux en utilisant une ventilation par
transfert. Le principe général est d’utiliser de gros débits, de souffler dans les locaux non
contaminés (zones de circulation) et d’extraire dans les locaux contaminés. Un calcul
préalable des sections de passage de l’air entre les locaux où l’air circule par transfert
permet de répartir les débits entre différents cheminements et de ventiler plusieurs séries
de locaux en parallèle.
Si cette solution conduit à une conception des réseaux de ventilation très simple, ce principe présente un défaut majeur lorsque l’on contrôle mal la répartition des débits d’air, et
en particulier lorsque l’on ne peut garantir l’étanchéité des traversées mal rebouchées, ou
que l’on ne peut obtenir du personnel d’exploitation que les portes qui sont considérées
comme fermées lors de l’étude de conception sont effectivement toujours fermées en
exploitation.
