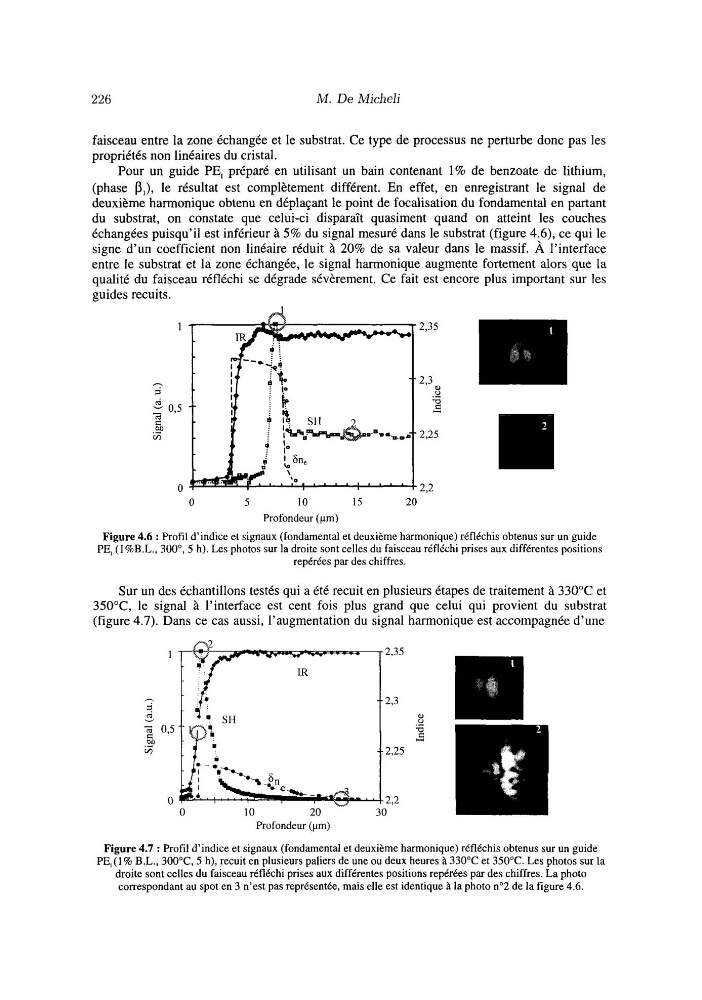

226
M. De Micheli
faisceau entre la zone échangée et le substrat. Ce type de processus ne perturbe donc pas les
propriétés non linéaires du cristal.
Pour un guide PE, préparé en utilisant un bain contenant I % de benzoate de lithium,
(phase pl), le résultat est complètement différent. En effet, en enregistrant le signal de
deuxième harmonique obtenu en déplaçant le point de focalisation du fondamental en partant
du substrat, on constate que celui-ci disparaît quasiment quand on atteint les couches
échangées puisqu'il est inférieur à 5% du signal mesuré dans le substrat (figure 4.6), ce qui le
signe d'un coefficient non linéaire réduit à 20% de sa valeur dans le massif. À l'interface
entre le substrat et la zone échangée, le signal harmonique augmente fortement alors que la
qualité du faisceau réfléchi se dégrade sévèrement. Ce fait est encore plus important sur les
guides recuits.
1
?
s
E M
to
g 0,5
.O
O
5
10
15
20
Profondeur (pm)
Figure 4.6 : Profil d'indice et signaux (fondamental et deuxième harmonique) réfléchis obtenus sur un guide
PE, (l%B.L., 300", 5 h). Les photos sur la droite sont celles du faisceau réfléchi prises aux différentes positions
repérées par des chiffres.
Sur un des échantillons testés qui a été recuit en plusieurs étapes de traitement à 330°C et
350°C, le signal à l'interface est cent fois plus grand que celui qui provient du substrat
(figure 4.7). Dans ce cas aussi, l'augmentation du signal harmonique est accompagnée d'une
Profondeur (pm)
Figure 4.7 : Profil d'indice et signaux (fondamental et deuxième harmonique) réfléchis obtenus sur un guide
PE,(i% B.L., 3OO0C, 5 h), recuit en plusieurs paliers de une ou deux heures à 330°C et 350°C. Les photos sur la
droite sont celles du faisceau réfléchi prises aux différentes positions repérées par des chiffres. La photo
correspondant au spot en 3 n'est pas représentée, mais elle est identique à la photo n"2 de la figure 4.6.
