Quasi-accord de phase en optique intégrée
225
Suivant les paramètres de fabrication, le spectre présente un pic bien défini centré à 3510 cm-l
accompagné ou non d’une large bande autour de 3280 cm-l (figure 4.4) qui tend à disparaître
lorsqu’on réduit l’acidité du bain ou au cours des recuits. La corrélation précise entre les
spectres d’absorption et les diagrammes de phase reste à faire. Cependant nous avons pu
observer [59], que dans le cas des guides élaborés en phase a, l’absorption est faible (cette
phase correspond à une faible concentration en protons) et centrée à une fréquence légèrement
différente (3490 cm’l). Bien que très qualitatives, ces observations sont primordiales car elle
révèlent l’existence de plusieurs phonons susceptibles de modifier les propriétés du cristal ou
des dopants que l’on peut y introduire.
4.3 Propriétés non linéaires des guides réalisés par échange protonique sur niobate de
lithium.
Les études des effets de l’échange protonique sur les propriétés non linéaires du cristal ont
conduit à une certaine controverse. En effet, tous les auteurs s’accordent à trouver que
l’échange protonique peut réduire voire détruire le coefficient non linéaire, mais une partie
d’entre eux prétend qu’il est possible de restaurer les propriétés du cristal par un recuit [60,
6 13, l’autre partie observant des dégradations permanentes [62]. Pour clarifier cette situation,
nous avons étudié [63] l’influence de l’échange protonique sur le f ) en mesurant le signal de
deuxième harmonique réfléchi par la face d’entrée polie d’un guide [64]. Cette étude nous a
permis de montrer qu’il est possible de réaliser des guides par échange protonique direct qui
ne présentent aucune réduction du coefficient non linéaire. De plus, ces résultats préliminaires
combinés avec ceux qui ont été publiés précédemment tendent à indiquer que la possibilité de
restaurer les propriétés du cristal par un recuit, dépend des paramètres utilisés pour réaliser le
guide initial.
Pour le guide PE,,, dont le profil d’indice est indiqué sur la figure 4. 5, nous avons utilisé
O
5
10
15
20
25
30
Profondeur (pm)

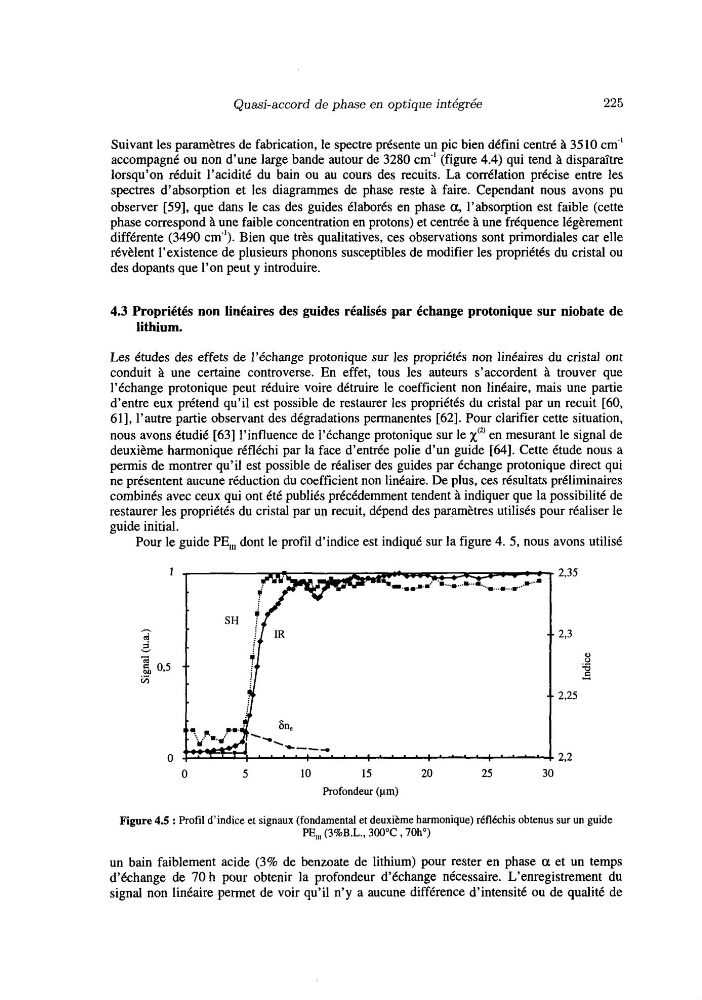

Figure 4.5 : Profil d’indice et signaux (fondamental et deuxième harmonique) réfléchis obtenus sur un guide
PE,,, (3%B.L., 3Oo0C, 70h”)
un bain faiblement acide (3% de benzoate de lithium) pour rester en phase a et un temps
d’échange de 70 h pour obtenir la profondeur d’échange nécessaire. L’enregistrement du
signal non linéaire permet de voir qu’il n’y a aucune différence d’intensité ou de qualité de
