B. Honerlage
créés dans un état caractérisé par le vecteur d'onde I? = 2k, , le champ " 1 ", arrivant plus
tard, peut induire leurs recombinaisons. Ceci donne lieu à un signal, également émis dans la
direction 2k2 - k, . Mais dans ce cas, le signal est grand lorsque l'impulsion " 2 " arrive avant
" 1 ". I1 montre aussi une décroissance exponentielle avec une constante de temps 73. Dans ce
cas, 73 signifie le temps de cohérence de l'état du biexciton. Nous avons étudié ces deux
processus dans CuCl[67] résolu en temps. La figure 44 montre le montage.

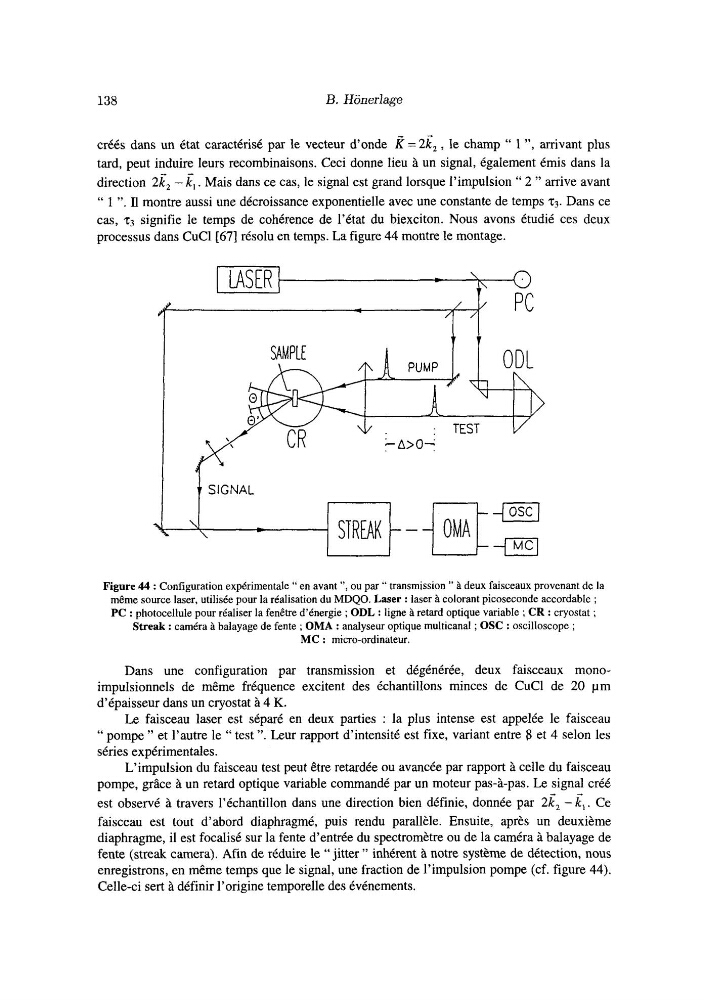

Figure 44 : Configuration expérimentale " en avant ", ou par " transmission " à deux faisceaux provenant de la
même source laser, utilisée pour la réalisation du MDQO. Laser : laser à colorant picoseconde accordable ;
PC : photocellule pour réaliser la fenêtre d'énergie ; ODL : ligne à retard optique variable ; CR : cryostat ;
Streak : caméra à balayage de fente ; OMA : analyseur optique multicanal ; OSC : oscilloscope ;
MC : micro-ordinateur.
Dans une configuration par transmission et dégénérée, deux faisceaux monoimpulsionnels de même fréquence excitent des échantillons minces de CuCl de 20 pm
d'épaisseur dans un cryostat à 4 K.
Le faisceau laser est séparé en deux parties : la plus intense est appelée le faisceau
" pompe " et l'autre le " test ". Leur rapport d'intensité est fixe, variant entre 8 et 4 selon les
séries expérimentales.
L'impulsion du faisceau test peut être retardée ou avancée par rapport à celle du faisceau
pompe, grâce à un retard optique variable commandé par un moteur pas-à-pas. Le signal créé
est observé à travers l'échantillon dans une direction bien définie, donnée par 2k, - k,. Ce
faisceau est tout d'abord diaphragmé, puis rendu parallèle. Ensuite, après un deuxième
diaphragme, il est focalisé sur la fente d'entrée du spectromètre ou de la caméra à balayage de
fente (streak camera). Afin de réduire le "jitter " inhérent à notre système de détection, nous
enregistrons, en même temps que le signal, une fraction de l'impulsion pompe (cf. figure 44).
Celle-ci sert à définir l'origine temporelle des événements.
