CHAPITRE 2 – PROPRIÉTÉS MÉCANIQUES
79
chargées s’allongent progressivement par suite de ce phénomène. Il en
résulte un accroissement du facteur d’intensité de contrainte qui peut
finir par atteindre la valeur K IC déclenchant la rupture brutale.
Dans le cas des verres sodocalciques, les expériences de croissance de
fissures sous charge montrent que leur progression ne cesse que lorsque
MPa.m
1/2 , soit K IC /2,5. Cela signifie qu’une rupture par fatigue
risque de se produire pour un chargement 2,5 fois plus faible que celui
qui provoque la rupture instantanée.
Les phénomènes de fatigue de fibres sans défauts initiaux sont plus
difficiles à interpréter et font encore l’objet de controverses (voir A.6).
5.4. Les remèdes à la fragilité du verre
On a vu que le verre possède une résistance mécanique intrinsèque
très élevée mais qu’elle se trouve fortement réduite dans la pratique par

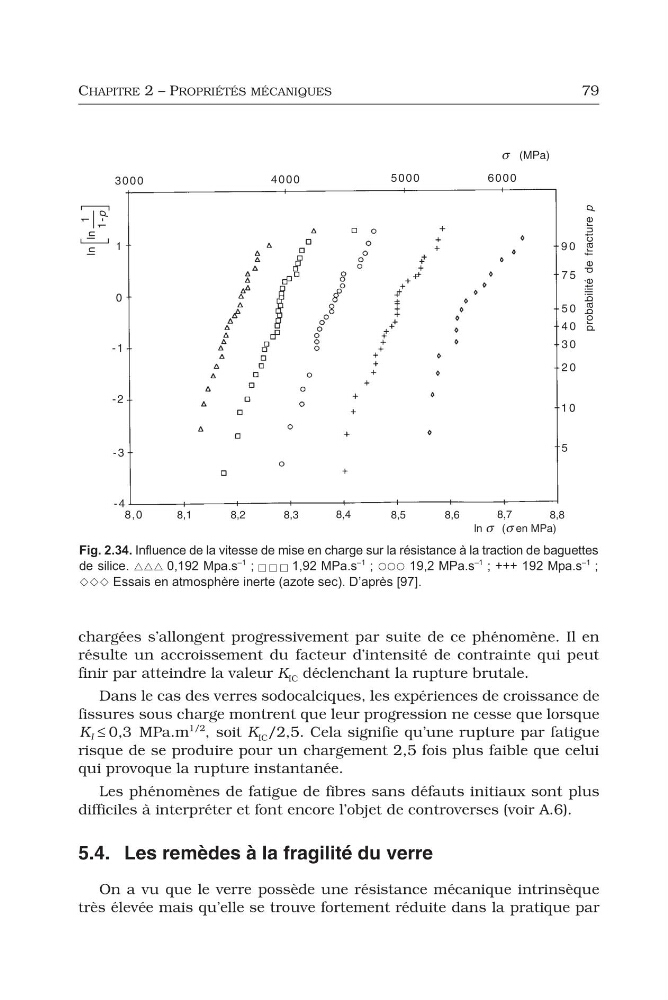

Fig. 2.34. Influence de la vitesse de mise en charge sur la résistance à la traction de baguettes
de silice. UUU 0,192 Mpa.s
–1 ; F F F 1,92 MPa.s
–1 ; {{{ 19,2 MPa.s
–1 ; +++ 192 Mpa.s
–1 ;
‘‘‘ Essais en atmosphère inerte (azote sec). D’après [97].
K I 0,3
≤
