ANNEXE 6 – FRACTURE DU VERRE
419

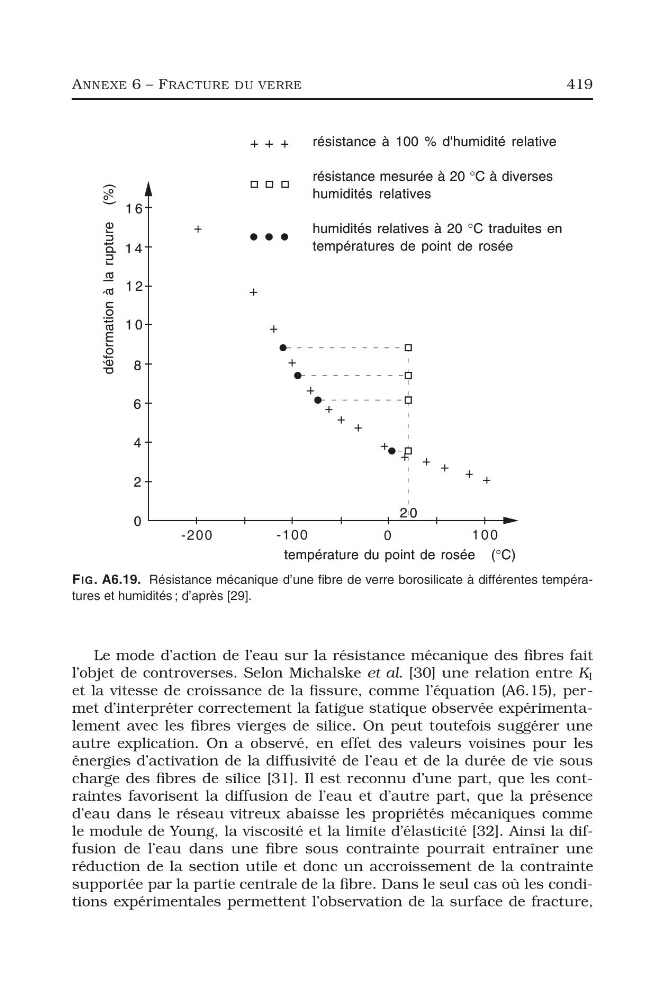

FIG. A6.19. Résistance mécanique d’une fibre de verre borosilicate à différentes températures et humidités ; d’après [29].
Le mode d’action de l’eau sur la résistance mécanique des fibres fait
l’objet de controverses. Selon Michalske et al. [30] une relation entre K I
et la vitesse de croissance de la fissure, comme l’équation (A6.15), permet d’interpréter correctement la fatigue statique observée expérimentalement avec les fibres vierges de silice. On peut toutefois suggérer une
autre explication. On a observé, en effet des valeurs voisines pour les
énergies d’activation de la diffusivité de l’eau et de la durée de vie sous
charge des fibres de silice [31]. Il est reconnu d’une part, que les contraintes favorisent la diffusion de l’eau et d’autre part, que la présence
d’eau dans le réseau vitreux abaisse les propriétés mécaniques comme
le module de Young, la viscosité et la limite d’élasticité [32]. Ainsi la diffusion de l’eau dans une fibre sous contrainte pourrait entraîner une
réduction de la section utile et donc un accroissement de la contrainte
supportée par la partie centrale de la fibre. Dans le seul cas où les conditions expérimentales permettent l’observation de la surface de fracture,
419
FIG. A6.19. Résistance mécanique d’une fibre de verre borosilicate à différentes températures et humidités ; d’après [29].
Le mode d’action de l’eau sur la résistance mécanique des fibres fait
l’objet de controverses. Selon Michalske et al. [30] une relation entre K I
et la vitesse de croissance de la fissure, comme l’équation (A6.15), permet d’interpréter correctement la fatigue statique observée expérimentalement avec les fibres vierges de silice. On peut toutefois suggérer une
autre explication. On a observé, en effet des valeurs voisines pour les
énergies d’activation de la diffusivité de l’eau et de la durée de vie sous
charge des fibres de silice [31]. Il est reconnu d’une part, que les contraintes favorisent la diffusion de l’eau et d’autre part, que la présence
d’eau dans le réseau vitreux abaisse les propriétés mécaniques comme
le module de Young, la viscosité et la limite d’élasticité [32]. Ainsi la diffusion de l’eau dans une fibre sous contrainte pourrait entraîner une
réduction de la section utile et donc un accroissement de la contrainte
supportée par la partie centrale de la fibre. Dans le seul cas où les conditions expérimentales permettent l’observation de la surface de fracture,
