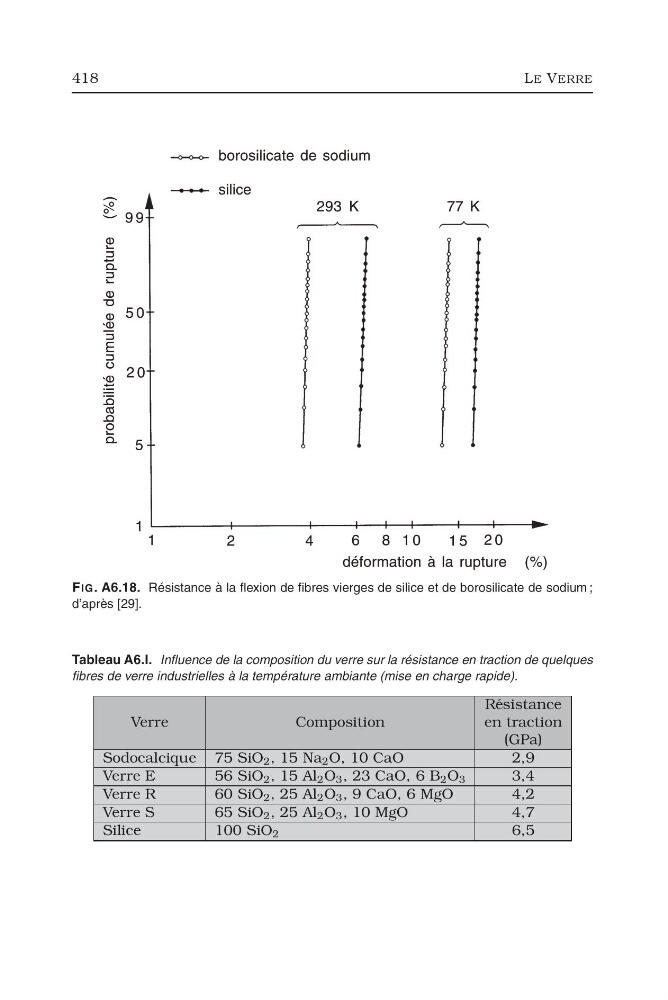

418
LE VERRE
FIG. A6.18. Résistance à la flexion de fibres vierges de silice et de borosilicate de sodium ;
d’après [29].
Tableau A6.I. Influence de la composition du verre sur la résistance en traction de quelques
fibres de verre industrielles à la température ambiante (mise en charge rapide).
Résistance
Verre
Composition
en traction
(GPa)
Sodocalcique 75 SiO 2 , 15 Na 2 O, 10 CaO
2,9
Verre E
56 SiO 2 , 15 Al 2 O 3 , 23 CaO, 6 B 2 O 3
3,4
Verre R
60 SiO 2 , 25 Al 2 O 3 , 9 CaO, 6 MgO
4,2
Verre S
65 SiO 2 , 25 Al 2 O 3 , 10 MgO
4,7
Silice
100 SiO 2
6,5
