420
LE VERRE

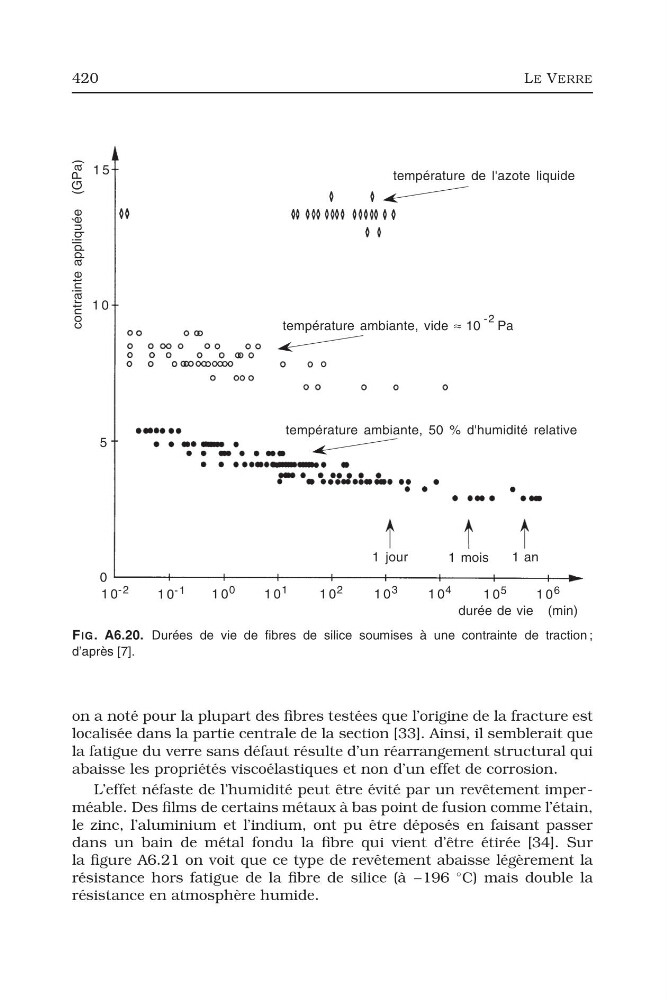

FIG. A6.20. Durées de vie de fibres de silice soumises à une contrainte de traction ;
d’après [7].
on a noté pour la plupart des fibres testées que l’origine de la fracture est
localisée dans la partie centrale de la section [33]. Ainsi, il semblerait que
la fatigue du verre sans défaut résulte d’un réarrangement structural qui
abaisse les propriétés viscoélastiques et non d’un effet de corrosion.
L’effet néfaste de l’humidité peut être évité par un revêtement imperméable. Des films de certains métaux à bas point de fusion comme l’étain,
le zinc, l’aluminium et l’indium, ont pu être déposés en faisant passer
dans un bain de métal fondu la fibre qui vient d’être étirée [34]. Sur
la figure A6.21 on voit que ce type de revêtement abaisse légèrement la
résistance hors fatigue de la fibre de silice (à −196
◦ C) mais double la
résistance en atmosphère humide.
