412
LE VERRE

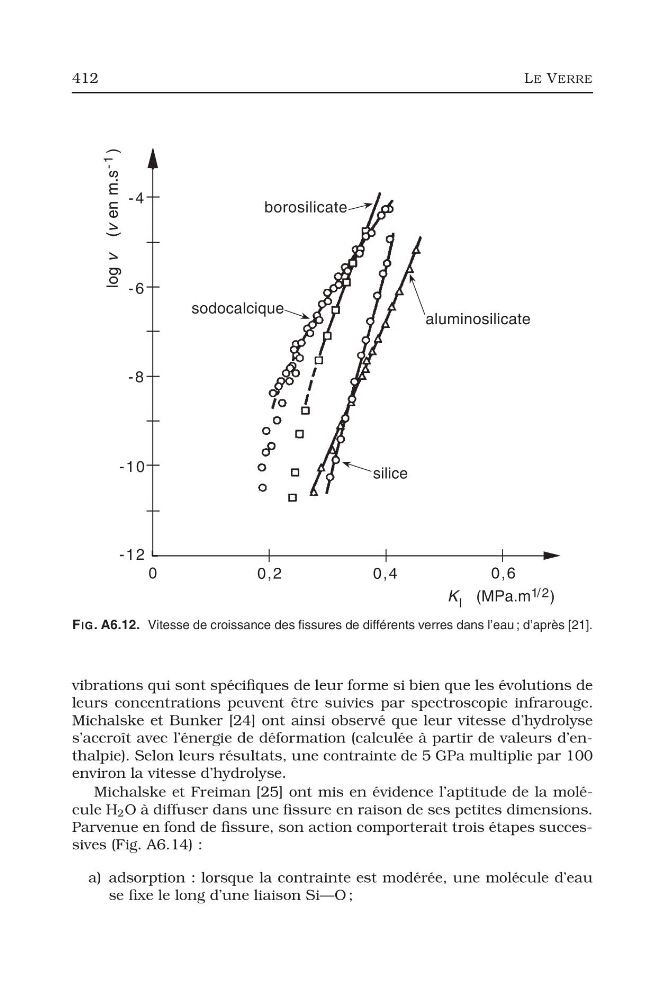

FIG. A6.12. Vitesse de croissance des fissures de différents verres dans l’eau ; d’après [21].
vibrations qui sont spécifiques de leur forme si bien que les évolutions de
leurs concentrations peuvent être suivies par spectroscopie infrarouge.
Michalske et Bunker [24] ont ainsi observé que leur vitesse d’hydrolyse
s’accroît avec l’énergie de déformation (calculée à partir de valeurs d’enthalpie). Selon leurs résultats, une contrainte de 5 GPa multiplie par 100
environ la vitesse d’hydrolyse.
Michalske et Freiman [25] ont mis en évidence l’aptitude de la molécule H 2 O à diffuser dans une fissure en raison de ses petites dimensions.
Parvenue en fond de fissure, son action comporterait trois étapes successives (Fig. A6.14) :
a) adsorption : lorsque la contrainte est modérée, une molécule d’eau
se fixe le long d’une liaison Si—O ;
LE VERRE
FIG. A6.12. Vitesse de croissance des fissures de différents verres dans l’eau ; d’après [21].
vibrations qui sont spécifiques de leur forme si bien que les évolutions de
leurs concentrations peuvent être suivies par spectroscopie infrarouge.
Michalske et Bunker [24] ont ainsi observé que leur vitesse d’hydrolyse
s’accroît avec l’énergie de déformation (calculée à partir de valeurs d’enthalpie). Selon leurs résultats, une contrainte de 5 GPa multiplie par 100
environ la vitesse d’hydrolyse.
Michalske et Freiman [25] ont mis en évidence l’aptitude de la molécule H 2 O à diffuser dans une fissure en raison de ses petites dimensions.
Parvenue en fond de fissure, son action comporterait trois étapes successives (Fig. A6.14) :
a) adsorption : lorsque la contrainte est modérée, une molécule d’eau
se fixe le long d’une liaison Si—O ;
