ANNEXE 6 – FRACTURE DU VERRE
411

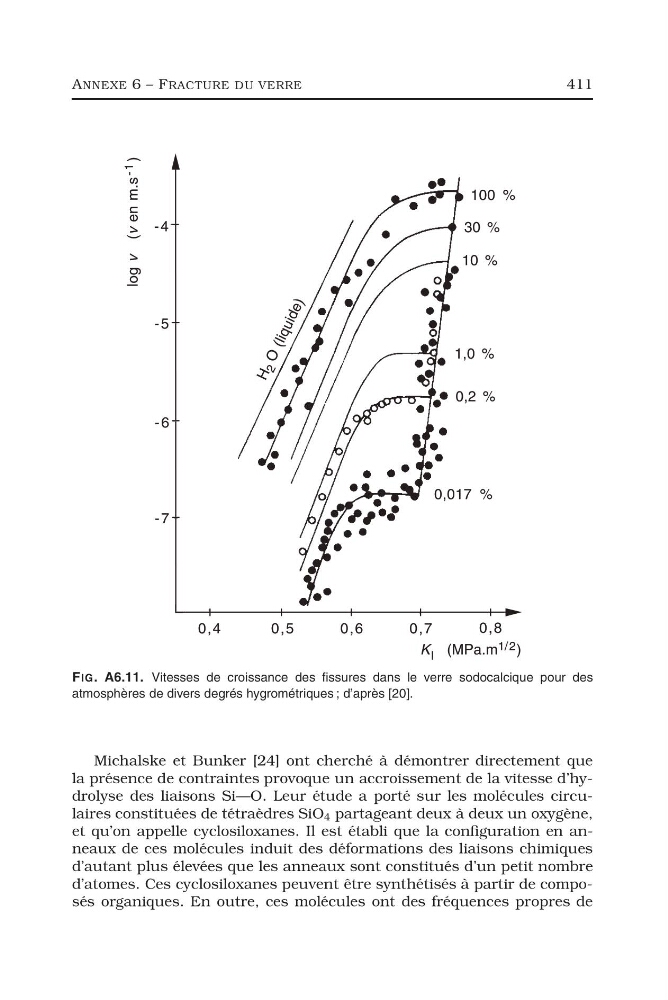

FIG. A6.11. Vitesses de croissance des fissures dans le verre sodocalcique pour des
atmosphères de divers degrés hygrométriques ; d’après [20].
Michalske et Bunker [24] ont cherché à démontrer directement que
la présence de contraintes provoque un accroissement de la vitesse d’hydrolyse des liaisons Si—O. Leur étude a porté sur les molécules circulaires constituées de tétraèdres SiO 4 partageant deux à deux un oxygène,
et qu’on appelle cyclosiloxanes. Il est établi que la configuration en anneaux de ces molécules induit des déformations des liaisons chimiques
d’autant plus élevées que les anneaux sont constitués d’un petit nombre
d’atomes. Ces cyclosiloxanes peuvent être synthétisés à partir de composés organiques. En outre, ces molécules ont des fréquences propres de
411
FIG. A6.11. Vitesses de croissance des fissures dans le verre sodocalcique pour des
atmosphères de divers degrés hygrométriques ; d’après [20].
Michalske et Bunker [24] ont cherché à démontrer directement que
la présence de contraintes provoque un accroissement de la vitesse d’hydrolyse des liaisons Si—O. Leur étude a porté sur les molécules circulaires constituées de tétraèdres SiO 4 partageant deux à deux un oxygène,
et qu’on appelle cyclosiloxanes. Il est établi que la configuration en anneaux de ces molécules induit des déformations des liaisons chimiques
d’autant plus élevées que les anneaux sont constitués d’un petit nombre
d’atomes. Ces cyclosiloxanes peuvent être synthétisés à partir de composés organiques. En outre, ces molécules ont des fréquences propres de
