ANNEXE 6 – FRACTURE DU VERRE
413

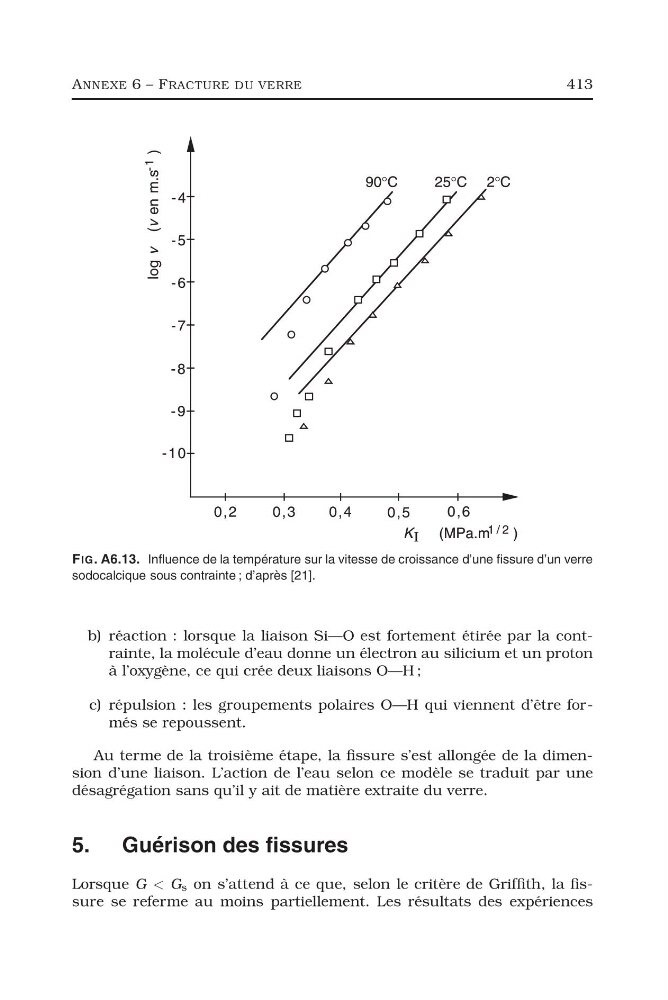

FIG. A6.13. Influence de la température sur la vitesse de croissance d’une fissure d’un verre
sodocalcique sous contrainte ; d’après [21].
b) réaction : lorsque la liaison Si—O est fortement étirée par la contrainte, la molécule d’eau donne un électron au silicium et un proton
à l’oxygène, ce qui crée deux liaisons O—H ;
c) répulsion : les groupements polaires O—H qui viennent d’être formés se repoussent.
Au terme de la troisième étape, la fissure s’est allongée de la dimension d’une liaison. L’action de l’eau selon ce modèle se traduit par une
désagrégation sans qu’il y ait de matière extraite du verre.
5. Guérison des fissures
Lorsque G < G s on s’attend à ce que, selon le critère de Griffith, la fissure se referme au moins partiellement. Les résultats des expériences
413
FIG. A6.13. Influence de la température sur la vitesse de croissance d’une fissure d’un verre
sodocalcique sous contrainte ; d’après [21].
b) réaction : lorsque la liaison Si—O est fortement étirée par la contrainte, la molécule d’eau donne un électron au silicium et un proton
à l’oxygène, ce qui crée deux liaisons O—H ;
c) répulsion : les groupements polaires O—H qui viennent d’être formés se repoussent.
Au terme de la troisième étape, la fissure s’est allongée de la dimension d’une liaison. L’action de l’eau selon ce modèle se traduit par une
désagrégation sans qu’il y ait de matière extraite du verre.
5. Guérison des fissures
Lorsque G < G s on s’attend à ce que, selon le critère de Griffith, la fissure se referme au moins partiellement. Les résultats des expériences
