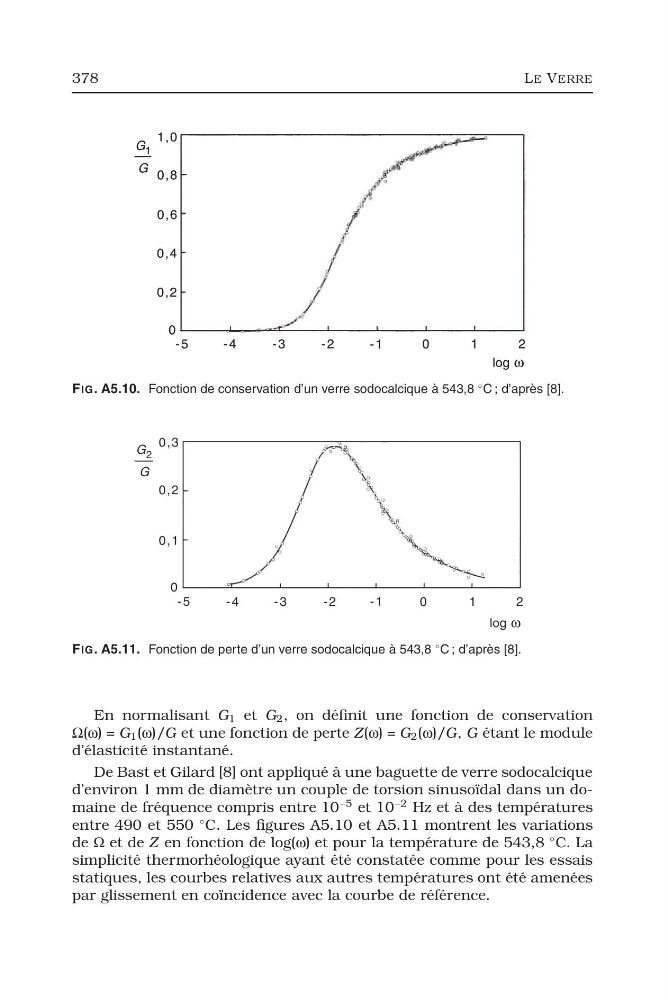

378
LE VERRE
FIG. A5.10. Fonction de conservation d’un verre sodocalcique à 543,8
◦ C ; d’après [8].
FIG. A5.11. Fonction de perte d’un verre sodocalcique à 543,8
◦ C ; d’après [8].
En normalisant G 1 et G 2 , on définit une fonction de conservation
Ω(ω) = G 1 (ω)/G et une fonction de perte Z (ω) = G 2 (ω)/G, G étant le module
d’élasticité instantané.
De Bast et Gilard [8] ont appliqué à une baguette de verre sodocalcique
d’environ 1 mm de diamètre un couple de torsion sinusoïdal dans un domaine de fréquence compris entre 10
−5 et 10
−2 Hz et à des températures
entre 490 et 550
◦ C. Les figures A5.10 et A5.11 montrent les variations
de Ω et de Z en fonction de log(ω) et pour la température de 543,8
◦ C. La
simplicité thermorhéologique ayant été constatée comme pour les essais
statiques, les courbes relatives aux autres températures ont été amenées
par glissement en coïncidence avec la courbe de référence.
