ANNEXE 5 – VISCOÉLASTICITÉ
377

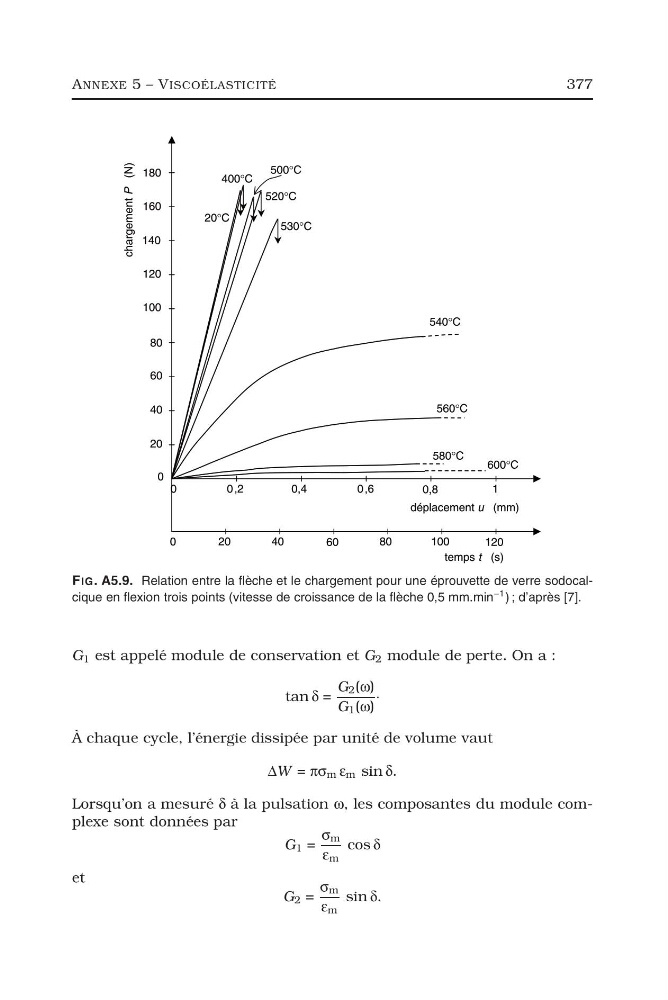

FIG. A5.9. Relation entre la flèche et le chargement pour une éprouvette de verre sodocalcique en flexion trois points (vitesse de croissance de la flèche 0,5 mm.min
−1 ) ; d’après [7].
G 1 est appelé module de conservation et G 2 module de perte. On a :
tan δ =
G 2 (ω)
G 1 (ω)
·
À chaque cycle, l’énergie dissipée par unité de volume vaut
ΔW = πσ m ε m sin δ.
Lorsqu’on a mesuré δ à la pulsation ω, les composantes du module complexe sont données par
G 1 =
σ m
ε m
cos δ
et
G 2 =
σ m
ε m
sin δ.
