ANNEXE 5 – VISCOÉLASTICITÉ
369

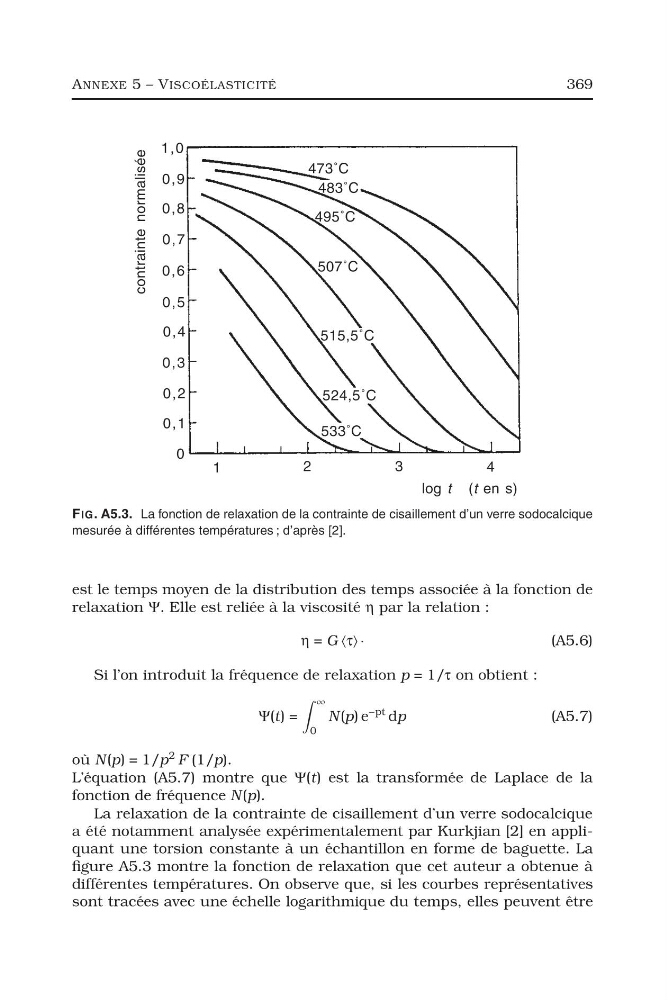

FIG. A5.3. La fonction de relaxation de la contrainte de cisaillement d’un verre sodocalcique
mesurée à différentes températures ; d’après [2].
est le temps moyen de la distribution des temps associée à la fonction de
relaxation Ψ. Elle est reliée à la viscosité η par la relation :
η = G τ ·
(A5.6)
Si l’on introduit la fréquence de relaxation p = 1/τ on obtient :
Ψ(t) =
∞
0
N (p) e
−pt dp
(A5.7)
où N (p) = 1/p
2 F (1/p).
L’équation (A5.7) montre que Ψ(t) est la transformée de Laplace de la
fonction de fréquence N (p).
La relaxation de la contrainte de cisaillement d’un verre sodocalcique
a été notamment analysée expérimentalement par Kurkjian [2] en appliquant une torsion constante à un échantillon en forme de baguette. La
figure A5.3 montre la fonction de relaxation que cet auteur a obtenue à
différentes températures. On observe que, si les courbes représentatives
sont tracées avec une échelle logarithmique du temps, elles peuvent être
369
FIG. A5.3. La fonction de relaxation de la contrainte de cisaillement d’un verre sodocalcique
mesurée à différentes températures ; d’après [2].
est le temps moyen de la distribution des temps associée à la fonction de
relaxation Ψ. Elle est reliée à la viscosité η par la relation :
η = G τ ·
(A5.6)
Si l’on introduit la fréquence de relaxation p = 1/τ on obtient :
Ψ(t) =
∞
0
N (p) e
−pt dp
(A5.7)
où N (p) = 1/p
2 F (1/p).
L’équation (A5.7) montre que Ψ(t) est la transformée de Laplace de la
fonction de fréquence N (p).
La relaxation de la contrainte de cisaillement d’un verre sodocalcique
a été notamment analysée expérimentalement par Kurkjian [2] en appliquant une torsion constante à un échantillon en forme de baguette. La
figure A5.3 montre la fonction de relaxation que cet auteur a obtenue à
différentes températures. On observe que, si les courbes représentatives
sont tracées avec une échelle logarithmique du temps, elles peuvent être
