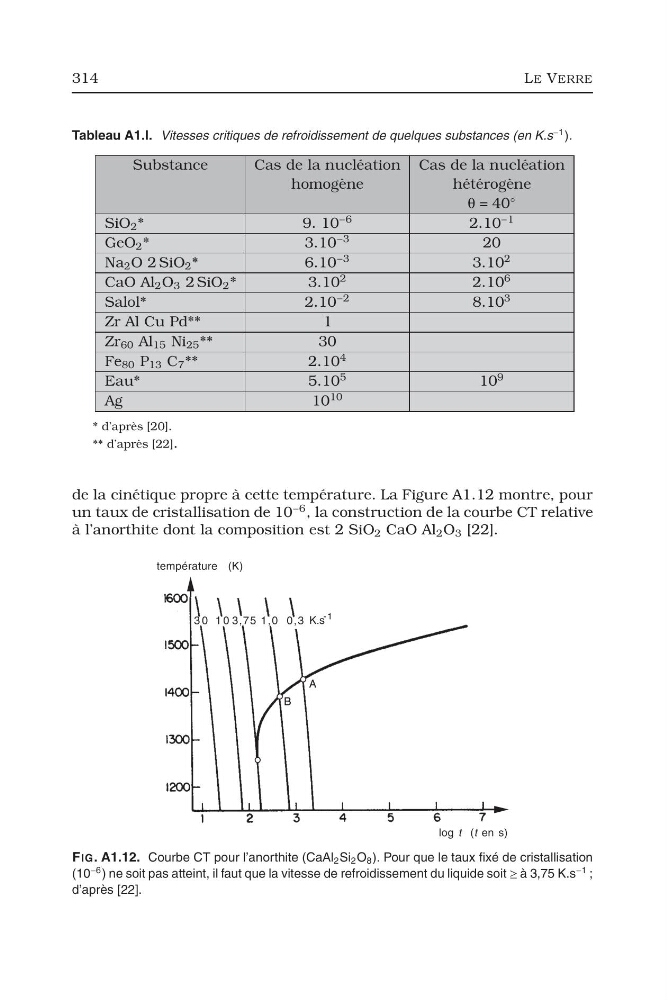

314
LE VERRE
Tableau A1.I. Vitesses critiques de refroidissement de quelques substances (en K.s
−1 ).
Substance
Cas de la nucléation Cas de la nucléation
homogène
hétérogène
θ = 40
◦
SiO 2 *
9. 10
−6
2.10
−1
GeO 2 *
3.10
−3
20
Na 2 O 2 SiO 2 *
6.10
−3
3.10
2
CaO Al 2 O 3 2 SiO 2 *
3.10
2
2.10
6
Salol*
2.10
−2
8.10
3
Zr Al Cu Pd**
1
Zr 60 Al 15 Ni 25 **
30
Fe 80 P 13 C 7 **
2.10
4
Eau*
5.10
5
10
9
Ag
10
10
* d’après [20].
** d’après [22].
de la cinétique propre à cette température. La Figure A1.12 montre, pour
un taux de cristallisation de 10
−6 , la construction de la courbe CT relative
à l’anorthite dont la composition est 2 SiO 2 CaO Al 2 O 3 [22].
FIG. A1.12. Courbe CT pour l’anorthite (CaAl 2 Si 2 O 8 ). Pour que le taux fixé de cristallisation
(10
−6 ) ne soit pas atteint, il faut que la vitesse de refroidissement du liquide soit ≥ à 3,75 K.s
−1 ;
d’après [22].
