LE VERRE
réfléchissante par un film d’aluminium obtenu par pulvérisation cathodique avec magnétron.
Lorsqu’une feuille de verre sert de vitrage, on peut juger excessif à
l’intérieur des locaux l’échauffement estival qui résulte de sa transparence au rayonnement solaire. L’utilisation d’un verre absorbant est une
solution imparfaite, car une partie importante (26 %) de l’énergie absorbée par le vitrage est apportée à l’intérieur de l’habitat par les différents
types d’échange thermique. Il est préférable de réduire la transmission
énergétique du rayonnement par le dépôt de diverses couches réfléchissantes. Toutefois, comme le rayonnement visible représente 42 % de
l’énergie totale rayonnée par le soleil, la présence de couches réfléchissantes affecte nécessairement la transmission lumineuse.
En hiver au contraire, bien que le verre absorbe le rayonnement thermique émis à l’intérieur du local, le vitrage constitue une source de perte
thermique à cause de la convection de l’air atmosphérique et du rayonnement émis par sa surface extérieure. On réduit sensiblement les pertes
par convection en utilisant un double vitrage qui enferme entre deux glaces une lame immobile d’air déshydraté ou d’argon. Toutefois la feuille
intérieure du double vitrage se refroidit par le rayonnement vers l’extérieur. On diminue fortement ce phénomène en déposant sur la surface
extérieure du vitrage intérieur une couche faiblement émissive. Le même
effet peut être obtenu si la couche peu émissive est déposée sur la face
intérieure du verre extérieur puisque alors le rayonnement du verre
interne est renvoyé dans le local.
Le transfert thermique à travers une paroi est habituellement évalué
par le coefficient K qui représente le flux de chaleur pour une différence
de température de 1 °C entre l’intérieur et l’extérieur du local. Le tableau 7.II
indique les valeurs courantes de K pour trois catégories de vitrages.
3.8.1. Procédés utilisés
Pour déposer industriellement des couches minces sur des surfaces à
l’échelle des grands vitrages modernes, deux catégories de procédés sont

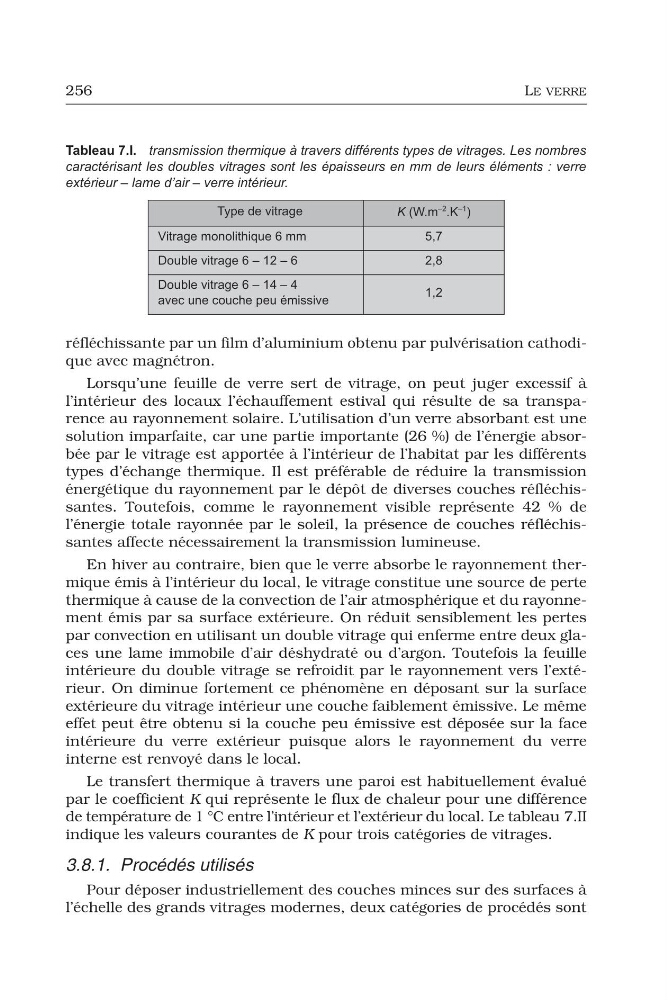

Tableau 7.I. transmission thermique à travers différents types de vitrages. Les nombres
caractérisant les doubles vitrages sont les épaisseurs en mm de leurs éléments : verre
extérieur – lame d’air – verre intérieur.
Type de vitrage
K (W.m
–2
.K
–1 )
Vitrage monolithique 6 mm
5,7
Double vitrage 6 – 12 – 6
2,8
Double vitrage 6 – 14 – 4
avec une couche peu émissive
1,2
