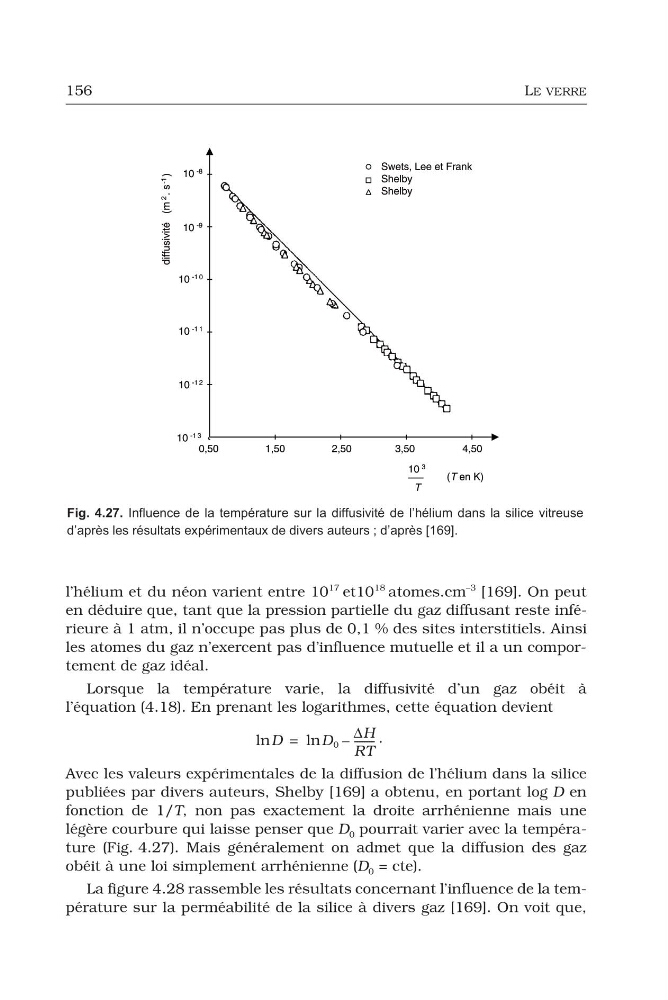

156
LE VERRE
l’hélium et du néon varient entre 10
17 et10
18 atomes.cm
–3 [169]. On peut
en déduire que, tant que la pression partielle du gaz diffusant reste inférieure à 1 atm, il n’occupe pas plus de 0,1 % des sites interstitiels. Ainsi
les atomes du gaz n’exercent pas d’influence mutuelle et il a un comportement de gaz idéal.
Lorsque la température varie, la diffusivité d’un gaz obéit à
l’équation (4.18). En prenant les logarithmes, cette équation devient
.
Avec les valeurs expérimentales de la diffusion de l’hélium dans la silice
publiées par divers auteurs, Shelby [169] a obtenu, en portant log D en
fonction de 1/T, non pas exactement la droite arrhénienne mais une
légère courbure qui laisse penser que D 0 pourrait varier avec la température (Fig. 4.27). Mais généralement on admet que la diffusion des gaz
obéit à une loi simplement arrhénienne (D 0 = cte).
La figure 4.28 rassemble les résultats concernant l’influence de la température sur la perméabilité de la silice à divers gaz [169]. On voit que,
D
ln
D 0
ln
ΔH
RT
-------–
=
Fig. 4.27. Influence de la température sur la diffusivité de l’hélium dans la silice vitreuse
d’après les résultats expérimentaux de divers auteurs ; d’après [169].
