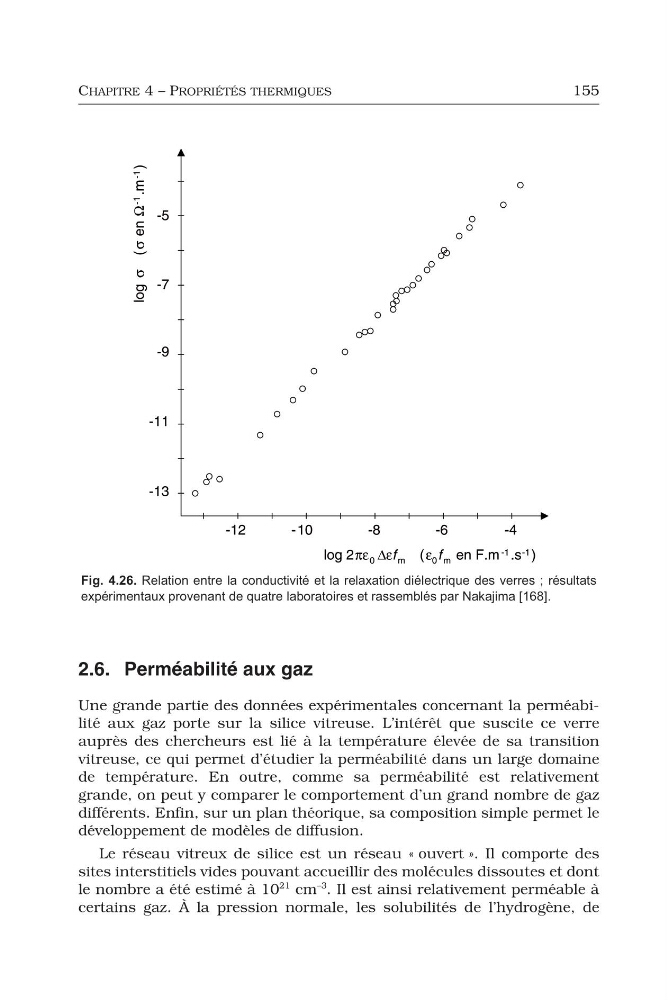

CHAPITRE 4 – PROPRIÉTÉS THERMIQUES
155
2.6. Perméabilité aux gaz
Une grande partie des données expérimentales concernant la perméabilité aux gaz porte sur la silice vitreuse. L’intérêt que suscite ce verre
auprès des chercheurs est lié à la température élevée de sa transition
vitreuse, ce qui permet d’étudier la perméabilité dans un large domaine
de température. En outre, comme sa perméabilité est relativement
grande, on peut y comparer le comportement d’un grand nombre de gaz
différents. Enfin, sur un plan théorique, sa composition simple permet le
développement de modèles de diffusion.
Le réseau vitreux de silice est un réseau « ouvert ». Il comporte des
sites interstitiels vides pouvant accueillir des molécules dissoutes et dont
le nombre a été estimé à 10
21 cm
–3 . Il est ainsi relativement perméable à
certains gaz. À la pression normale, les solubilités de l’hydrogène, de
Fig. 4.26. Relation entre la conductivité et la relaxation diélectrique des verres ; résultats
expérimentaux provenant de quatre laboratoires et rassemblés par Nakajima [168].
