138
LE VERRE
qui devient moins polarisable par Na
+ . La force d’attraction entre l’oxygène et Na
+ serait ainsi réduite, de sorte que la mobilité de Na
+ est plus
grande avec Mg
2+ qu’avec Ca
2+ .
Les diffusivités des cations bi- et multivalents sont très inférieures à
celles des alcalins. Frischat [147] a trouvé que l’énergie d’activation pour
la diffusion du calcium dans un verre sodocalcique est de 225 kJ.mol
–1 .
Le même auteur [148] a mesuré dans la silice à 1000 °C une diffusivité
valant 2,0.10
–8 cm
2
.s
–1 pour le calcium et 1,3.10
–13 cm
2 .s
–1 pour l’aluminium contre 1,0.10
–5 cm
2 .s
–1 pour le sodium à la même température.
La diffusivité de l’oxygène a été étudiée par Yinnon et Cooper [149]
dans une composition sodocalcique. Ces auteurs placent leur échantillon
au contact d’une atmosphère enrichie en
18 O et le bombardent par un flux
de protons. La réaction nucléaire avec les
18
O qui ont pénétré dans le
verre engendre une émission de particules α. L’enregistrement du spectre
de l’énergie cinétique de ces particules permet de déduire le profil de concentration des
18 O qui doit vérifier l’équation (21). La figure 4.14 montre
la variation de la diffusivité de l’oxygène en fonction de la température,

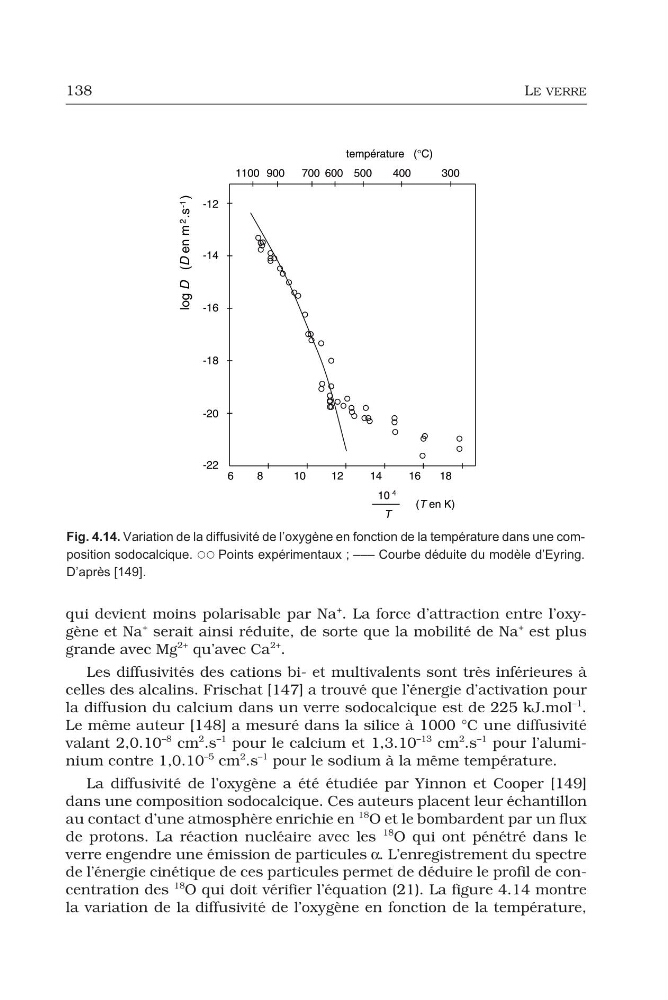

Fig. 4.14. Variation de la diffusivité de l’oxygène en fonction de la température dans une composition sodocalcique. {{ Points expérimentaux ; ––– Courbe déduite du modèle d’Eyring.
D’après [149].
LE VERRE
qui devient moins polarisable par Na
+ . La force d’attraction entre l’oxygène et Na
+ serait ainsi réduite, de sorte que la mobilité de Na
+ est plus
grande avec Mg
2+ qu’avec Ca
2+ .
Les diffusivités des cations bi- et multivalents sont très inférieures à
celles des alcalins. Frischat [147] a trouvé que l’énergie d’activation pour
la diffusion du calcium dans un verre sodocalcique est de 225 kJ.mol
–1 .
Le même auteur [148] a mesuré dans la silice à 1000 °C une diffusivité
valant 2,0.10
–8 cm
2
.s
–1 pour le calcium et 1,3.10
–13 cm
2 .s
–1 pour l’aluminium contre 1,0.10
–5 cm
2 .s
–1 pour le sodium à la même température.
La diffusivité de l’oxygène a été étudiée par Yinnon et Cooper [149]
dans une composition sodocalcique. Ces auteurs placent leur échantillon
au contact d’une atmosphère enrichie en
18 O et le bombardent par un flux
de protons. La réaction nucléaire avec les
18
O qui ont pénétré dans le
verre engendre une émission de particules α. L’enregistrement du spectre
de l’énergie cinétique de ces particules permet de déduire le profil de concentration des
18 O qui doit vérifier l’équation (21). La figure 4.14 montre
la variation de la diffusivité de l’oxygène en fonction de la température,
Fig. 4.14. Variation de la diffusivité de l’oxygène en fonction de la température dans une composition sodocalcique. {{ Points expérimentaux ; ––– Courbe déduite du modèle d’Eyring.
D’après [149].
