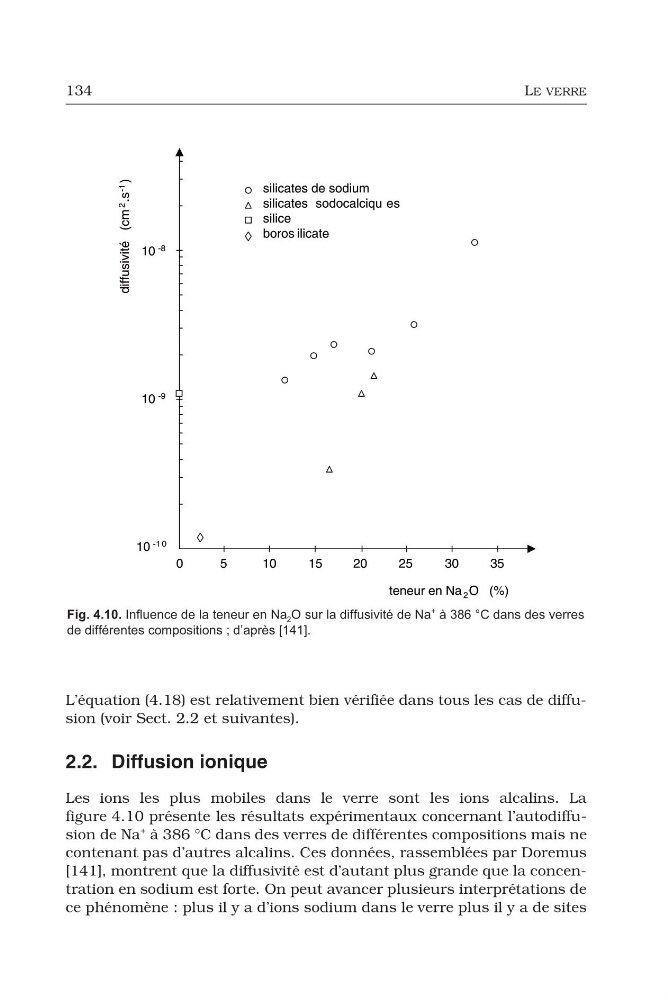

134
LE VERRE
L’équation (4.18) est relativement bien vérifiée dans tous les cas de diffusion (voir Sect. 2.2 et suivantes).
2.2. Diffusion ionique
Les ions les plus mobiles dans le verre sont les ions alcalins. La
figure 4.10 présente les résultats expérimentaux concernant l’autodiffusion de Na
+ à 386 °C dans des verres de différentes compositions mais ne
contenant pas d’autres alcalins. Ces données, rassemblées par Doremus
[141], montrent que la diffusivité est d’autant plus grande que la concentration en sodium est forte. On peut avancer plusieurs interprétations de
ce phénomène : plus il y a d’ions sodium dans le verre plus il y a de sites
Fig. 4.10. Influence de la teneur en Na 2 O sur la diffusivité de Na
+ à 386 °C dans des verres
de différentes compositions ; d’après [141].
LE VERRE
L’équation (4.18) est relativement bien vérifiée dans tous les cas de diffusion (voir Sect. 2.2 et suivantes).
2.2. Diffusion ionique
Les ions les plus mobiles dans le verre sont les ions alcalins. La
figure 4.10 présente les résultats expérimentaux concernant l’autodiffusion de Na
+ à 386 °C dans des verres de différentes compositions mais ne
contenant pas d’autres alcalins. Ces données, rassemblées par Doremus
[141], montrent que la diffusivité est d’autant plus grande que la concentration en sodium est forte. On peut avancer plusieurs interprétations de
ce phénomène : plus il y a d’ions sodium dans le verre plus il y a de sites
Fig. 4.10. Influence de la teneur en Na 2 O sur la diffusivité de Na
+ à 386 °C dans des verres
de différentes compositions ; d’après [141].
