CHAPITRE 4 – PROPRIÉTÉS THERMIQUES
135
disponibles permettant les mouvements ioniques, mais d’autre part plus
il y a d’ions sodium plus le réseau est déformable et donc adaptable aux
mouvements des ions.
L’influence de la température sur la diffusivité du sodium en très faible
concentration dans la silice, a été étudiée par Frischat [142] de 200 à
1000 °C. L’équation (4.18) est assez bien satisfaite (Fig. 4.11). C’est l’indication de la stabilité de la structure du réseau vitreux. L’énergie d’activation est comprise entre 90 et 125 kJ.mol
–1
.
Dans le cas des verres de silicate de sodium [143], l’équation (4.18)
paraît également s’appliquer au-dessous de la transition vitreuse
(Fig. 4.12). L’énergie d’activation est comprise entre 60 et 80 kJ.mol
–1 .
Dans le domaine de la transition vitreuse, cette énergie d’activation subit
une brutale élévation puis, décroît à plus haute température lorsque le
verre est devenu un liquide surfondu. Elle vaut alors entre 90 et
110 kJ.mol
–1 . Ces variations de l’énergie d’activation résultent des modifications structurales.

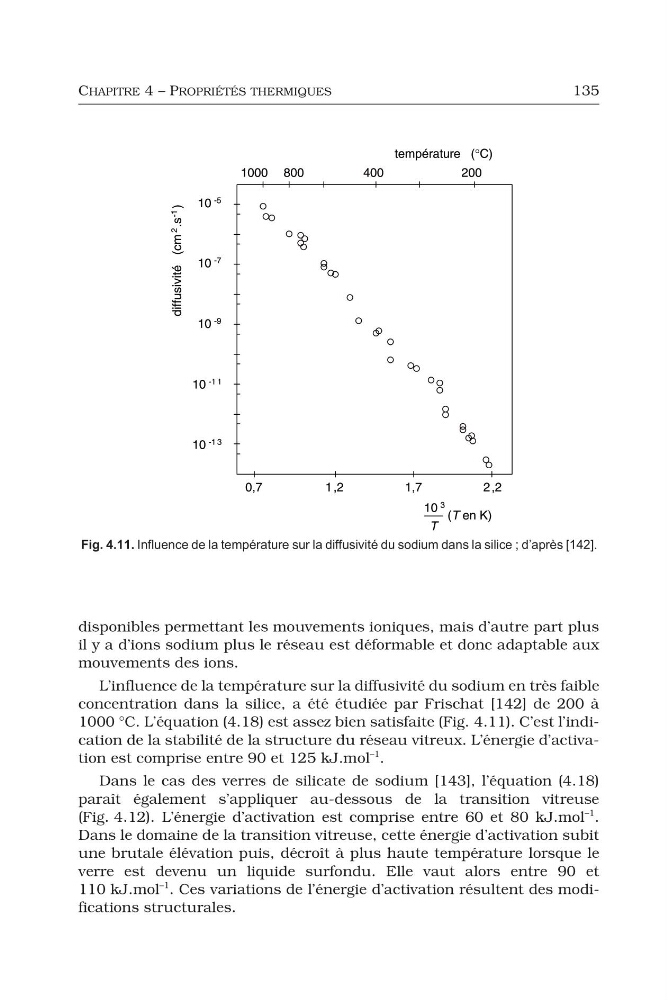

Fig. 4.11. Influence de la température sur la diffusivité du sodium dans la silice ; d’après [142].
