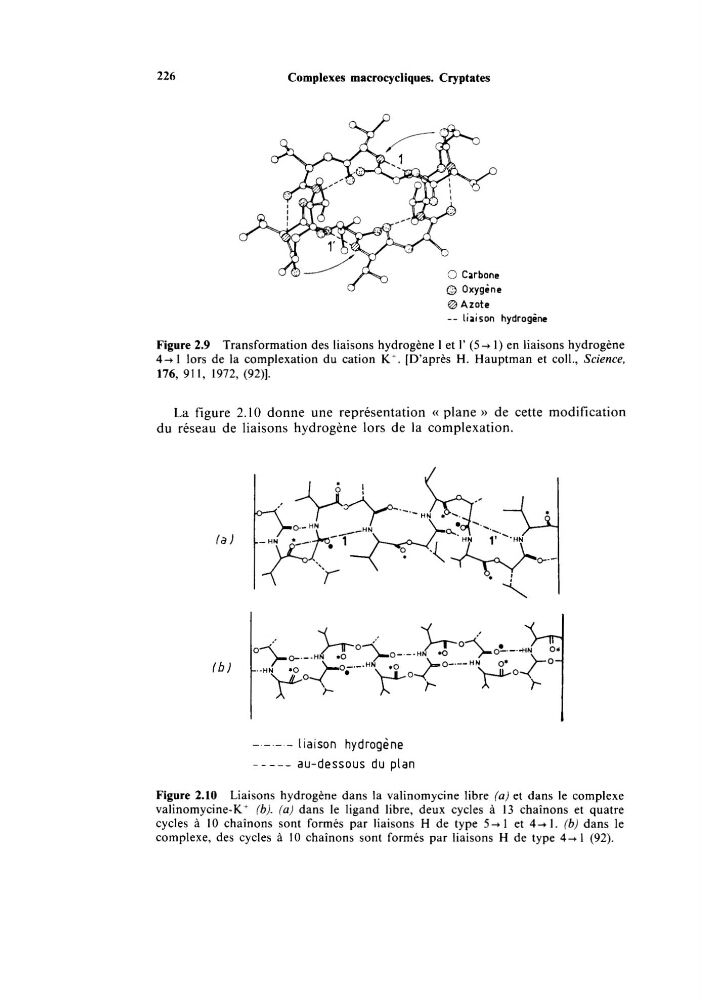

Complexes macrocycliques. Cryptates
@ Azote
-- Liaison hydrogene
Figure 2.9 Transformation des liaisons hydrogène 1 et 1' (5 + 1) en liaisons hydrogène
4 + 1 lors de la complexation du cation K'. [D'après H. Hauptman et coll., Science,
176, 91 1, 1972, (92)].
La figure 2.10 donne une représentation (( plane )) d e cette modification
du réseau d e liaisons hydrogène lors d e la complexation.
_ _ _ _ I iaison hydrogene
- _ _ _ _ au-dessous du plan
Figure 2.10 Liaisons hydrogène dans la valinomycine libre (a) et dans le complexe
valinomycine-K' (b). (a) dans le ligand libre, deux cycles à 13 chaînons et quatre
cycles à I O chaînons sont formés par liaisons H de type 5 + 1 et 4 + 1. (b) dans le
complexe, des cycles à 10 chaînons sont formés par liaisons H de type 4 + 1 (92).
